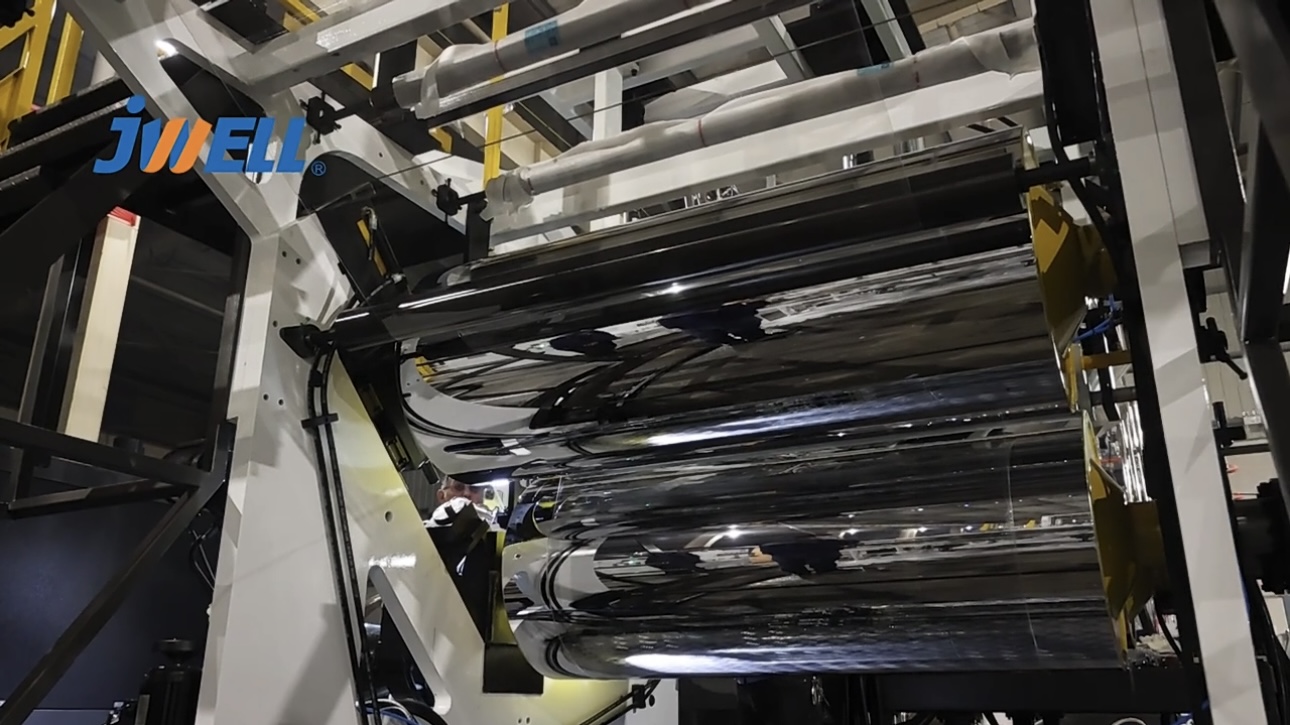

Eine falsche Gerätedimensionierung bringt versteckte Betriebskosten mit sich, die die Rentabilität stillschweigend schmälern. Wenn eine Extrusionslinie nicht richtig dimensioniert ist, sind die Anlagen mit ständiger Energieverschwendung, starkem Polymerabbau und Durchsatzengpässen konfrontiert. Betreiber haben oft Schwierigkeiten, stabile Schmelzetemperaturen aufrechtzuerhalten, was zu hohen Ausschussraten und einer inkonsistenten Produktqualität führt. Die Herausforderung besteht darin, aktuelle Produktionsziele mit zukünftiger Skalierbarkeit in Einklang zu bringen. Die Spezifizierung von Geräten ausschließlich auf der Grundlage der maximalen theoretischen Leistung führt oft zu Überkapitalisierung oder Prozessinstabilität. Eine Maschine, die für eine Leistung von 1000 kg/h ausgelegt ist, wird eine schlechte Leistung erbringen, wenn Ihr Tagesbedarf bei etwa 300 kg/h liegt. Die Verweilzeit der Schmelze nimmt zu, was zu einer thermischen Zersetzung führt, während niedrige Drehzahlen nicht die nötige Scherung für eine ordnungsgemäße Durchmischung erzeugen. Die Lösung dieses Problems erfordert einen systematischen, ingenieurorientierten Ansatz. Durch die Bewertung der Durchsatzanforderungen, der Materialrheologie und der mechanischen Einschränkungen können Ingenieure die genauen Geräteabmessungen festlegen, die für eine stabile Produktion erforderlich sind.
Bevor Sie eine Maschine dimensionieren, müssen Sie die Prozessarchitektur validieren. Die Einschneckenextrusion eignet sich hervorragend zum Fördern, Schmelzen, Pumpen und Formen vorbereiteter Materialien. Es beruht auf der Widerstandsströmung, bei der die Reibung zwischen dem Polymer und der Zylinderwand das Material vorwärts treibt. Die Doppelschneckenextrusion dient einem anderen Zweck. Aufgrund seiner positiven Verdrängungseigenschaften bewältigt es das Compoundieren mit hoher Scherung, intensives dispersives Mischen und chemische Reaktionen. Einschneckensysteme reagieren besonders empfindlich auf das Feststoffförderverhalten und die Schmelzdruckerzeugung. Wenn die Reibungskoeffizienten falsch sind, wird das Material nicht richtig transportiert. Der Kalibrierprozess muss diese Reibungsdynamik berücksichtigen, um eine stabile Ausgabe an der Matrize zu gewährleisten.
Bei der Bewertung der Grundanforderungen müssen Ingenieure den spezifischen Reibungswiderstand des Polymers gegen die Zylinderwand im Vergleich zum Schneckenfuß berücksichtigen. Sollte das Material am Zylinder verrutschen oder an der Schnecke kleben bleiben, stoppt die Vorwärtsförderung. Aus diesem Grund kommt es bei der richtigen Dimensionierung eines Einschneckenextruders nicht nur auf das Volumen an; Es geht darum, die Oberfläche und Kanaltiefen an die spezifischen Reibungseigenschaften des Harzes anzupassen.
Die Erstellung von Protokollen zur Berechnung der maximalen, minimalen und nominalen Ausgaberaten ist von entscheidender Bedeutung. Die Leistung wird normalerweise in kg/h oder lbs/h gemessen. Sie müssen das genaue Betriebsfenster definieren, um zu verhindern, dass die Maschine an ihre Grenzen stößt. Generische volumetrische Ausgabediagramme führen Ingenieure oft in die Irre. Sie müssen die Schüttdichte und das spezifische Gewicht des Zielpolymers berücksichtigen. Eine Maschine, die 500 kg/h Polyethylen hoher Dichte pumpt, kann nicht 500 kg/h Regenerat mit geringer Schüttdichte bei derselben Drehzahl pumpen.
Um das Betriebsfenster genau zu definieren, befolgen Sie diese Schritte:
Eine Überdimensionierung eines Extruders birgt schwerwiegende Prozessrisiken. Der Betrieb bei niedrigen Drehzahlen führt zu einer schlechten Homogenität der Schmelze, da die Schnecke keine ausreichende Scherung erzeugen kann. Aufgrund der längeren Verweildauer im beheizten Zylinder kommt es zu einer Zersetzung von Polymeren. Darüber hinaus verschwenden übergroße Maschinen Stellfläche und verbrauchen mehr Energie pro verarbeitetem Kilogramm. Die Heizbänder müssen härter arbeiten, um die Schmelzetemperatur aufrechtzuerhalten, da die mechanische Scherenergie nicht ausreicht.
Eine Unterdimensionierung zwingt den Extruder dazu, mit maximaler Drehzahl zu laufen, um die Produktionsziele zu erreichen. Dies führt zu einer übermäßigen Schererwärmung, wodurch die Schmelztemperatur über akzeptable Grenzen hinaus ansteigt. Hohe Drehzahlen beschleunigen außerdem den vorzeitigen Schneckenverschleiß und erzeugen einen instabilen Schmelzedruck an der Düse, was zu Maßabweichungen im Endprodukt führt. Wenn eine Maschine ständig mit 100 % Kapazität läuft, führt jede geringfügige Änderung der Schüttdichte oder der Umgebungstemperatur dazu, dass die gesamte Linie instabil wird.
Die Wahl des richtigen Extruderschneckendurchmessers bestimmt die Grundpumpkapazität. Industriestandards kategorisieren Durchmesser nach Anwendungsnischen. Der mathematische Zusammenhang zwischen Schneckendurchmesser, Kanalvolumen und Leistung ist nichtlinear. Die Ausgabe skaliert theoretisch zwischen dem Quadrat und der dritten Potenz des Durchmessers. Durch die Verdoppelung des Schneckendurchmessers erhöht sich die Ausstoßleistung deutlich um mehr als das Doppelte, sofern Motor und Heizung der Belastung standhalten.
| Kategorie | Durchmesserbereich | Typische Anwendungen | Erwarteter Leistungsbereich (Polyolefine) |
|---|---|---|---|
| Mikro/Labor | 12mm – 30mm | Materialforschung und -entwicklung, medizinische Mikroschläuche, Musterläufe. | 1 - 20 kg/Std |
| Standardproduktion | 45mm – 90mm | Blasfolie, Blech, Standardprofile, kleine Rohre. | 50 - 450 kg/h |
| Großserienproduktion | 120 mm – 150 mm+ | Schwere Rohrextrusion, großflächige Pelletierung. | 800 - 2000+ kg/h |
Das L/D-Verhältnis bestimmt, wie lange das Material im Fass bleibt. Zu den Standardverhältnissen gehören 24:1 für die grundlegende Entlüftung und Schmelzformung. Ein Verhältnis von 30:1 sorgt für eine höhere Leistung und ein homogeneres Schmelzen bei Standard-Polyolefinen. Erweiterte Verhältnisse von 33:1 bis 40:1 bewältigen komplexe Entgasungen oder intensive Barrieremischungen. Ein längeres L/D-Verhältnis erhöht die Schmelzkapazität und die konduktive Heizzeit. Es verbessert die Mischqualität und die Stabilität des Schmelzedrucks an der Düse. Allerdings erhöht eine übermäßige Länge die Drehmomentanforderungen und birgt das Risiko einer thermischen Zersetzung wärmeempfindlicher Polymere.
Bei der Verarbeitung von Materialien mit hohem Feuchtigkeitsgehalt, die eine atmosphärische oder Vakuumbelüftung erfordern, ist normalerweise ein Mindest-L/D-Verhältnis von 33:1 erforderlich. Dies bietet genügend axiale Länge, um das Polymer zu schmelzen, es in der Entlüftungszone zu dekomprimieren, um flüchtige Bestandteile zu extrahieren, und es vor der Düse erneut zu komprimieren. Kürzere L/D-Verhältnisse verfügen einfach nicht über den physischen Raum, um diese mehreren Funktionszonen effektiv unterzubringen.
Die Schneckengeometrie muss zu den Phasenänderungen des Polymers von fest zu schmelzen passen. Die Tiefe und Länge des Einzugsabschnitts optimieren die Feststoffförderung basierend auf dem Formfaktor des Einzugs. Tiefere Flüge eignen sich für Materialien mit geringer Schüttdichte. Die Komprimierungsverhältnisse liegen typischerweise zwischen 1,5:1 und 4:1. Dieses Verhältnis entspricht dem volumetrischen Übergang des Polymers von der Schüttdichte zur Schmelzdichte, wodurch Luft aus der Einfüllöffnung zurückgedrückt wird. Die Dosiertiefe steuert die Scherrate, die Pumpeffizienz und die Druckstabilität am Düsenkopf. Flache Dosierzonen erhöhen Scherung und Druck. Die Standardsteigung entspricht normalerweise dem Durchmesser. Abweichungen von dieser Norm können die hocheffiziente Feststoffförderung für bestimmte Harze verbessern.
Eine genaue Kapazitätsplanung für Einschneckenextruder erfordert ein tiefes Verständnis der Interaktion dieser Zonen. Wenn die Einzugszone zu aggressiv, aber die Dosierzone zu flach ist, erzeugt die Schnecke einen enormen Innendruck, der zu Druckstößen und möglicherweise zu mechanischem Versagen führt. Die Geometrie muss einen ausgewogenen Fluss vom Trichter zur Düse gewährleisten.
Die Berechnung des spezifischen Energieverbrauchs hängt stark von der Polymerart ab. Kristalline Polymere benötigen zum Schmelzen mehr Energie als amorphe Polymere. Sie müssen den SEC basierend auf dem Zieldurchsatz berechnen, um den Motor richtig zu dimensionieren. Passende Antriebssysteme umfassen die Auswahl von Wechselstrommotoren oder Permanentmagnet-Torquemotoren und deren Kombination mit geeigneten Getriebeübersetzungen. Das Antriebssystem muss ein ausreichendes Drehmoment liefern, um den ausgewählten Schneckendurchmesser unter der erwarteten Betriebslast zu drehen, ohne abzuwürgen oder zu überhitzen.
Beispielsweise erfordert die Verarbeitung von HDPE mit fraktionierter Schmelze ein deutlich höheres Drehmoment bei niedrigeren Drehzahlen als die Verarbeitung von PP mit hohem Durchfluss. Der Getriebebetriebsfaktor muss auf der Grundlage dieser Dauerdrehmomentanforderungen ausgewählt werden. Bei Hochleistungsextrusionen ist ein Betriebsfaktor von 1,5 oder höher Standard, um sicherzustellen, dass die Zahnräder und Lager den von der Schnecke erzeugten kontinuierlichen Schubkräften standhalten.
Die Materialrheologie bestimmt das Maschinendesign. Fraktionierte Schmelzmaterialien besitzen eine hohe Viskosität. Sie erfordern robuste Getriebe und tiefere Schneckengänge, um eine übermäßige Schererwärmung zu verhindern. Materialien mit hohem Schmelzindex fließen leicht und erfordern unterschiedliche Dosiertiefen, um den Druck aufrechtzuerhalten. Die Scherempfindlichkeit wirkt sich direkt auf die maximal zulässige Drehzahl aus. Wärmeempfindliche Materialien erfordern niedrige Drehzahlen, spezielle Kühlung und Schneckenkonstruktionen mit geringer Scherung. Robuste Polyolefine halten höheren Drehzahlen und größeren Flugtiefen stand, ohne sich zu verschlechtern.
Das Verständnis des Strukturviskositätsverhaltens des spezifischen Polymers ist nicht verhandelbar. Mit zunehmender Schneckengeschwindigkeit nimmt die scheinbare Viskosität der meisten Polymere ab. Dabei entsteht jedoch innere Reibungswärme. Wenn der Extruder zu klein dimensioniert ist und zu schnell läuft, übersteigt die Scherwärme die Kühlkapazität der Trommelgebläse, was zu unkontrollierbaren Schmelzetemperaturen und verschlechterten physikalischen Eigenschaften im Endprodukt führt.
Die Formfaktoren des Ausgangsmaterials verändern die Effizienz der volumetrischen Zuführung. Frischpellets ernähren sich vorhersehbar. Mahlgut, Pulver und Flocken bilden im Trichter Brücken und werden aufgrund unterschiedlicher Schüttdichten nur schlecht gefördert. Materialien mit geringer Schüttdichte erfordern tiefere Zufuhrabschnitte, um genügend Volumen aufzunehmen. Um leichte Materialien in die Schneckenkanäle zu pressen, spezifizieren Ingenieure oft Zwangsförderer oder gerillte Förderkehlen. Diese Änderungen verändern die Kapazitätsplanung grundlegend und erfordern eine sorgfältige Drehmomentbewertung.
Beim Umgang mit Post-Consumer-Mahlgut kann die Schüttdichte von Charge zu Charge stark schwanken. Bei einem standardmäßigen Zuführhals mit glatter Bohrung kann es schwierig sein, einen konstanten Füllfaktor in der Schnecke aufrechtzuerhalten. Die Implementierung eines gerillten Zufuhrabschnitts erhöht die Feststoffförderkapazität exponentiell, erfordert jedoch auch ein deutlich stärkeres Getriebe und einen deutlich stärkeren Motor, um den enormen Druck zu bewältigen, der in den ersten paar Durchmessern des Fasses entsteht.
Für gut vorhersehbare Anwendungen reichen Standardgeometrien aus. Wenn Sie Standardharze in engen Durchsatzbereichen zu Standardprofilen verarbeiten, ist eine Allzweckschnecke oft ausreichend. Standardausrüstung reduziert die Anfangsinvestitionen und verkürzt die Lieferzeiten. Diese Maschinen sind mit konservativen Geometrien gebaut, die darauf ausgelegt sind, eine Vielzahl von Materialien einigermaßen gut zu verarbeiten, obwohl sie weder die Leistung noch die Qualität für ein einzelnes spezifisches Harz optimieren.
Spezielle Anwendungen erfordern kundenspezifisches Engineering. Ein zuverlässiger Lieferant von kundenspezifischen Schnecken und Zylindern passt Barriereflügel und Mischabschnitte an Ihre spezifische Rezeptur an. Maddock-, Pineapple- oder Saxton-Mischer verbessern das dispersive und verteilende Mischen für hochgefüllte Materialien oder Farbmasterbatches. Ebenso wichtig ist die Auswahl der Metallurgie. Abrasive oder korrosive Formulierungen, die Glasfasern, Flammschutzmittel oder PVC enthalten, zerstören Standardstahl schnell. Kundenspezifische Lieferanten stellen Bimetallzylinder, nitrierte Auskleidungen und Wolframcarbid- oder Colmonoy-Flugbeschichtungen zur Verfügung, um die Lebensdauer der Ausrüstung zu verlängern und die Prozessstabilität aufrechtzuerhalten.
Durch die Investition in kundenspezifische Metallurgie im Vorfeld wird ein katastrophaler Verschleiß auf der ganzen Linie verhindert. Bei der Verarbeitung von 30 % glasfaserverstärktem Nylon kann ein standardmäßig nitrierter Lauf innerhalb von sechs Monaten seine Maßtoleranz verlieren. Ein mit einer Wolframkarbidlegierung ausgekleideter Bimetallzylinder behält seinen Innendurchmesser über Jahre hinweg bei, sorgt für eine gleichbleibende Pumpeffizienz und verhindert einen Materialrückfluss über die Schneckengänge.
Ein Extruder ist nur ein Teil des Systems. Sie müssen sicherstellen, dass der Düsenkopf, die Schmelzpumpe, der Siebwechsler, die Kühlkalibrierungsdimensionierung und die Abzieher die maximale Leistung des Extruders bewältigen können. Wenn die nachgeschalteten Geräte nicht mithalten können, muss der Extruder verlangsamt werden, was den Wert der Größenberechnungen zunichte macht. Das Kühlbad muss eine ausreichende Länge und einen ausreichenden Wasserdurchfluss haben, um bei maximaler Liniengeschwindigkeit die Wärme aus dem Extrudat abzuführen. Der Abzieher muss über genügend Zugkraft verfügen, um eine gleichmäßige Spannung aufrechtzuerhalten, ohne das Produkt zu verformen.
Hohe Durchsätze erzeugen enorme Scherwärme. Die richtige Dimensionierung von Fassheizungen und Kühlsystemen ist von entscheidender Bedeutung. Ingenieure müssen geeignete Gebläse oder Wassermäntel festlegen, um überschüssige Wärme abzuleiten. Wenn die thermischen Belastungen nicht bewältigt werden, kommt es zu einer Verschlechterung des Polymers und einem instabilen Düsendruck. Bei Hochgeschwindigkeitsbetrieben ist eine Flüssigkeitskühlung am Einfüllstutzen zwingend erforderlich, um vorzeitiges Schmelzen und Brückenbildung im Trichter zu verhindern.
Die Auswahl eines Einschneckenextruderherstellers erfordert eine strenge Bewertung. Fordern Sie Kapazitäten für Werksabnahmetests und feste Prozessgarantien. Die besten Hersteller nutzen rheologische Modellierungsfunktionen wie die 3D-FEM-Strömungssimulation, um ihre Schneckenkonstruktionen vor dem Schneiden von Stahl zu prüfen. Die Beteiligung an der Entwicklung schlüsselfertiger Extrusionslinien bietet eine erhebliche Risikominderung. Es bietet eine zentrale Verantwortung für die Gesamtleistung des Systems und gewährleistet eine nahtlose Integration vom Materialtrichter bis zur Endverpackung.
Die Dimensionierung von Extrudern ist nach wie vor ein komplexes Gleichgewicht aus Thermodynamik, Strömungsmechanik und Maschinenbau. Für eine rentable Produktion ist eine präzise Abstimmung zwischen Materialverhalten und Maschinengeometrie erforderlich. Priorisieren Sie Hersteller und Entwicklungspartner, die polymerspezifische Simulation und Modellierung nutzen. Vermeiden Sie Anbieter, die sich ausschließlich auf generische Größentabellen verlassen, da diese selten spezifische rheologische Herausforderungen berücksichtigen.
A: Die am häufigsten verwendeten Schneckendurchmesser für die Standardproduktion liegen zwischen 45 mm und 90 mm. Diese Größen bewältigen gängige Anwendungen wie Platten-, Blasfolien- und Standardprofilextrusion effizient. Größere Durchmesser bis zu 150 mm sind für großvolumige Rohr- oder Pelletiervorgänge reserviert.
A: Die Ausgangskapazität wird durch Auswertung des Schneckendurchmessers, der Kanaltiefe in der Dosierzone, der Schneckendrehzahl und der Schmelzdichte des Polymers berechnet. Genaue Berechnungen müssen das spezifische Gewicht und die Schüttdichte des Materials berücksichtigen und dürfen sich nicht auf generische Volumendiagramme verlassen.
A: Das Länge-zu-Durchmesser-Verhältnis (L/D) vergleicht die Schneckenganglänge mit ihrem Außendurchmesser. Ein Verhältnis von 30:1 bedeutet, dass die Schraube 30-mal länger ist als ihr Durchmesser. Höhere Verhältnisse sorgen für längere Verweilzeiten beim Schmelzen und Mischen.
A: Materialien mit geringer Schüttdichte, wie Flocken oder Pulver, nehmen mehr Volumen pro Kilogramm ein. Sie erfordern tiefere Einzugsabschnitte oder Zwangsförderer, um sicherzustellen, dass genügend Material in die Schnecke gelangt. Wenn die Schüttdichte nicht berücksichtigt wird, führt dies zu einer starken Unterfütterung und einer verringerten Leistung.
A: Wählen Sie ein individuelles Schneckendesign, wenn Sie hochgefüllte Materialien, wärmeempfindliche Polymere oder spezielle technische Harze verarbeiten. Maßgeschneiderte Mischabschnitte und Barriereflügel gewährleisten eine ordnungsgemäße Homogenität der Schmelze und verhindern eine Zersetzung, die mit Standardschnecken nicht bewältigt werden kann.
A: Ein übergroßer Extruder muss mit sehr niedrigen Drehzahlen laufen, um niedrige Zieldurchsätze zu erreichen. Dies führt zu schlechter Durchmischung, verlängerten Verweilzeiten und thermischem Abbau des Polymers. Es verschwendet auch Energie und Kapitalinvestitionen.
