Da Compoundierung, reaktive Extrusion und Hochleistungspolymerprozesse immer komplexer werden, reicht ein oberflächliches Verständnis der Extrusionsmaschinen für Beschaffungs- und Konstruktionsteams nicht mehr aus. Die Angabe der falschen Extruderkonfiguration – sei es aufgrund falscher Scherraten, falscher Wärmezonen oder nicht übereinstimmender Schneckengeometrien – führt zu Materialverschlechterung, inkonsistentem Durchsatz und beschleunigtem Geräteverschleiß. Sie können es sich nicht leisten, bei der Konfiguration dieser Systeme zu raten. Ein tiefes technisches Verständnis der internen Mechanik, einschließlich mechanischem Transport, Reibung und thermischer Kontrolle, ist der zwingende erste Schritt vor der Bewertung von Anbietern oder der Inbetriebnahme einer kundenspezifischen Doppelschneckenextrusionslösung . Wir müssen uns die genaue Physik im Inneren des Fasses ansehen, um fundierte Entscheidungen über die Ausrüstung treffen zu können.
Der Doppelschneckenaufbau erzeugt geschlossene oder halbgeschlossene Hohlräume, die das Material nach vorne drücken. Diese Geometrie ermöglicht Förderbedingungen mit positiver Verdrängung. Von der Einfüllöffnung bis zum Zylinder verhindert die positive Verdrängung eine Materialstagnation, ein häufiges Problem bei Einzelschneckensystemen, bei denen Material an der Schnecke haften bleiben und sich drehen kann, ohne sich vorwärts zu bewegen. Das Doppelschneckenextruderprofil überwindet die Reibungswiderstandsabhängigkeit von Einschneckensystemen und gewährleistet eine konstante Leistung unter hohem Druck. Bei der Verarbeitung hochgefüllter Compounds oder reibungsarmer Polymere sorgt diese positive Pumpwirkung dafür, dass die Anlage ohne Druckstöße läuft.
Ingenieure verlassen sich auf diesen Mechanismus, um die Verweilzeitverteilung genau zu kontrollieren. Da das Material von einer C-förmigen Kammer in die nächste geschoben wird, entsteht ein First-In-First-Out-Fließprofil. Dies ist äußerst vorteilhaft für reaktive Extrusionsprozesse, bei denen die Reaktionszeiten streng kontrolliert werden müssen, um eine Übervernetzung oder einen Abbau zu verhindern.
Moderne Modulschnecken montieren einzelne Segmente auf Keilwellen. Zu diesen Segmenten gehören Förder-, Knet-, Misch- und Umkehrelemente. Dieser modulare Aufbau ermöglicht es Ingenieuren, ein System zu konfigurieren, das auf spezifische Scherempfindlichkeits- und Schmelzprofile zugeschnitten ist. Spezialisierte Elemente wie verteilende Mischelemente, neutrale Knetblöcke und Drosselringe erfüllen innerhalb des Prozesses unterschiedliche Funktionen. Sie können einen Knetblock mit hoher Scherung durch ein verteilendes Zahnradmischelement ersetzen, wenn sich Ihre Formulierung von einem zähen technischen Kunststoff zu einem scherempfindlichen Elastomer ändert.
Die Keilwelle selbst ist für die Bewältigung großer Drehmomentbelastungen ausgelegt. Wellen mit hohem Drehmoment verwenden häufig eine Evolventenverzahnung, um die Rotationskraft gleichmäßig über den Innendurchmesser der Schneckenelemente zu verteilen. Dies verhindert Wellenverdrehungen oder Elementrisse bei der Verarbeitung hochviskoser Schmelzen bei niedrigen Temperaturen.
Extrusion gleicht mechanische Scherung und externe thermische Kontrolle aus. Schneckenrotation und Knetblöcke erzeugen Reibung, während Fassheizungen und -kühler die Außentemperaturen regeln. Bestimmte Schneckenelemente wie Knetblöcke und Umkehrelemente sind so konfiguriert, dass sie die exakte Menge an Scherenergie steuern, die auf das Material ausgeübt wird. Unabhängige Kühl- und Heizkreisläufe entlang des Zylinders verhindern durch präzise thermische Zoneneinteilung eine unkontrollierbare viskose Dissipation. Wenn Sie eine Hochgeschwindigkeits-Compoundierlinie betreiben, erzeugt die mechanische Schere oft mehr Wärme, als der Prozess erfordert, sodass das Zylinderkühlsystem der primäre Temperaturkontrollmechanismus ist.
Wir verwenden Wasser- oder Ölkühlkanäle, die nahe an der Innenwand des Zylinders angebracht sind, um diese überschüssige Wärme schnell abzuleiten. Das Gleichgewicht zwischen der Schneckendrehzahl, der Aggressivität der Knetblöcke und der Effizienz des Kühlsystems bestimmt die endgültige Schmelzetemperatur. Wenn man dies falsch macht, kommt es zu Polymerabbau, Ausgasung und schlechten mechanischen Eigenschaften im Endprodukt.
Die kinematische Interaktion besteht darin, dass der Gang einer Schraube den Fuß der anderen mit geringem Spiel berührt. Diese selbstabwischende Wirkung verhindert Materialansammlungen an den Fasswänden. Es sorgt für eine gleichmäßige Verweilzeitverteilung und minimiert den thermischen Abbau wärmeempfindlicher Polymere. Bei der Verarbeitung von Materialien, die dazu neigen, sich zu vernetzen oder zu verbrennen, wenn sie stagnieren, sorgt diese kontinuierliche Oberflächenerneuerung dafür, dass der Extruder nicht verstopft.
Der Abstand zwischen den Schrauben wird typischerweise auf Bruchteile eines Millimeters reduziert. Diese enge Toleranz erfordert eine präzise Bearbeitung und robuste Drucklager, um zu verhindern, dass sich die Schrauben unter hohem Druck verbiegen und ineinander stoßen. Das selbstabwischende Profil erleichtert auch den Farbwechsel, da sich die Schnecken effektiv selbst reinigen und so die Menge an Spülmittel, die zwischen den Durchläufen benötigt wird, reduziert wird.

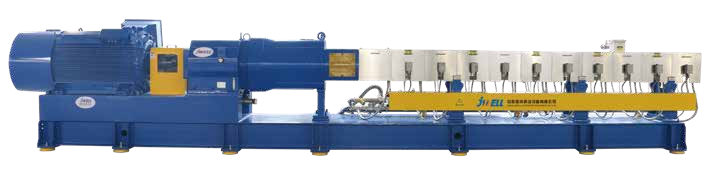

Gleichläufig rotierende, parallele Doppelschneckensysteme nutzen eine Hochgeschwindigkeits- und Schermechanik, die sich ideal zum Compoundieren, Füllstoffdispergieren, Legieren und reaktiven Extrudieren eignet. Der Materialtransfer erfolgt in einem Achtermuster zwischen den Schrauben, wodurch die Oberflächenerneuerung maximiert wird. Dieses aggressive Mischen ist genau das, was Sie brauchen, um Agglomerate in Farbmasterbatches aufzubrechen oder Glasfasern in einer Nylonmatrix zu dispergieren. Die hohen Drehzahlen ermöglichen enorme Durchsätze auf relativ kleinen Maschinenflächen.
Eine gegenläufige parallele Doppelschnecke basiert auf einer Mechanik mit geringer Scherung und hohem Druck, bei der das Material in geschlossenen, C-förmigen Kammern gefördert wird. Dadurch eignet es sich für die Profilextrusion, Rohrextrusion und die Verarbeitung thermisch empfindlicher Materialien wie Hart-PVC-Formulierungen. Die gegenläufige Rotation wirkt wie eine Zahnradpumpe mit positiver Verdrängung und baut einen enormen Werkzeugdruck auf, ohne übermäßige Scherwärme zu erzeugen. Aus diesem Grund dominieren sie die Bereiche Schwerrohr- und Breitblechextrusion.
Ein konischer Doppelschneckenextruder verfügt über eine konische Schneckenkonstruktion mit einem größeren Durchmesser am Einzugsende und einem kleineren Durchmesser am Austragsende. Die große Volumenkapazität in der Einzugszone ermöglicht die Verarbeitung von Materialien mit geringer Schüttdichte und Trockenmischungen. Der kleine Durchmesser in der Austrittszone reduziert die lineare Geschwindigkeit und Scherwärme und ermöglicht so einen allmählichen Hochdruckaufbau. Diese Konfiguration ist der bevorzugte Standard für die Herstellung von PVC-Profilen und -Rohren mit hohem Durchsatz.
Die Geometrie der konischen Schnecken komprimiert das Material auf natürliche Weise, wenn es sich vorwärts bewegt. Dadurch entfällt die Notwendigkeit aggressiver Kompressionsverhältnisse im Schneckengangdesign, wodurch scherempfindliche Polymere zusätzlich geschützt werden. Die massiven Drucklager, die zur Bewältigung des Gegendrucks erforderlich sind, sind im breiteren hinteren Teil des Getriebes untergebracht und sorgen für hervorragende mechanische Stabilität und lange Lebensdauer.
Ineinandergreifende Schrauben bieten ein geringes Spiel und eine hohe Selbstreinigungsfähigkeit. Nicht ineinandergreifende Konstruktionen sorgen für eine hochverteilende Mischung mit geringerer Scherung. Es ist wichtig, diese Designs an spezifische Materialviskositäten und Mischungsanforderungen anzupassen und zwischen hochgefüllten Polymeren und niedrigviskosen Elastomermischungen zu unterscheiden. Nicht ineinandergreifende Extruder werden häufig bei Entgasungsanwendungen eingesetzt, bei denen eine große Oberfläche der Schmelze dem Vakuum ausgesetzt werden muss, ohne dass eine hohe Scherung ausgeübt wird.
Bei einem ineinandergreifenden Aufbau dringen die Gewindegänge einer Schnecke in die Kanäle der anderen ein. Dadurch entstehen an der Spitze, wo die Schrauben aufeinander treffen, Bereiche mit hoher Scherung. Bei einem nicht ineinandergreifenden Aufbau sind die Schnecken weiter voneinander entfernt positioniert, sodass das Material ungehindert zwischen den beiden Wellen fließen kann. Dies führt zu einem wesentlich sanfteren Mischvorgang, der sich zum Mischen hochviskoser Materialien mit niedrigviskosen Additiven eignet, ohne dass es zu einer Phasentrennung kommt.
| Anwendung | Empfohlener Extrudertyp | Wesentlicher Betriebsvorteil |
|---|---|---|
| Compoundierung und Masterbatch | Mitrotierende Parallelsysteme | Hohe Scherung, hervorragende dispersive Vermischung, schnelle Oberflächenerneuerung. |
| Thermisch sensible Profilextrusion (PVC) | Konische oder gegenläufige Parallelsysteme | Geringe Scherwärmeentwicklung, hoher positiver Verdrängungsdruck. |
| Entgasung und Entfernung von Lösungsmitteln | Mehrfach belüftete Parallelsysteme mit hohem L/D | Große Schmelzoberfläche, mehrere Vakuumzonen. |
| Lebensmittel- und Pharmaextrusion | Mitrotierende Systeme in Sanitärqualität | Selbstabwischende Reinigungsfähigkeit, präzise Temperaturkontrolle. |
Das Einbringen von Feststoffmaterial in den Extruder erfordert eine präzise Mechanik an der Schnittstelle zwischen Einfüllöffnung und Schneckengang. Die Konstruktion des Kühlmantels der Zufuhröffnung verhindert vorzeitiges Schmelzen und Brückenbildung. Wenn die Einfüllöffnung zu heiß wird, schmelzen die Polymerpellets und kleben an den Wänden, wodurch der Materialfluss blockiert und der Extruder ausgehungert wird. Wir lassen gekühltes Wasser durch den Einfüllstutzen des Gussteils laufen, um eine klare Temperaturgrenze aufrechtzuerhalten.
Zur Aufrechterhaltung präziser Rezepturverhältnisse in der kontinuierlichen Verarbeitung sind gravimetrische (Gewichtsverlust-)Dosierer gegenüber volumetrischen Dosierern häufig erforderlich. Volumetrische Dosierer gehen von einer konstanten Schüttdichte aus, was bei Mahlgut oder hochgefüllten Pulvern selten der Fall ist. Gravimetrische Dosierer wiegen ständig das zugeführte Material und passen die Schneckengeschwindigkeit an, um einen strengen Massendurchsatz aufrechtzuerhalten und sicherzustellen, dass Ihre endgültige Mischung genau den Spezifikationen entspricht.
Das Feststoffbett wird durch eine Kombination aus Wärmeleitung vom Fass und mechanischer Scherung von Knetblöcken zersetzt. Die Konfiguration des Schneckenprofils in dieser Zone bestimmt die Geschwindigkeit und Homogenität der Polymerschmelze. Normalerweise verwenden wir eine Reihe von Vorwärtsförderelementen, um Druck aufzubauen, gefolgt von einem restriktiven Knetblockabschnitt, der die festen Pellets dazu zwingt, aneinander und an der Fasswand zu reiben.
Diese Reibungswärme ist es, die das Polymer in einer Hochgeschwindigkeits-Doppelschneckenanlage tatsächlich zum Schmelzen bringt. Die Trommelheizungen dienen hauptsächlich dazu, die Maschine vor dem Start auf Temperatur zu bringen und den Sollwert beizubehalten, wenn die mechanische Schere nicht ausreicht. Bei der Gestaltung dieser Zone muss die Notwendigkeit eines schnellen Schmelzens gegen das Risiko einer lokalen Überhitzung abgewogen werden.
Atmosphären- und Vakuumentlüftungszonen nutzen spezielle Vorwärtsförderelemente, um den Druck zu senken und einen dünnen Materialfilm zu erzeugen. Sie entfernen Feuchtigkeit, eingeschlossene Luft, Restmonomere und flüchtige Nebenprodukte vor der Düse, um Strukturfehler im Endprodukt zu verhindern. Wenn Sie diese Gase nicht absaugen, dehnen sie sich aus, wenn die Schmelze die Düse verlässt, was zu Schaumbildung, Oberflächenfehlern und einem massiven Rückgang der mechanischen Festigkeit führt.
Die letzte Dosierzone stabilisiert den Druck, um den Widerstand der Matrize zu überwinden. Der Extruder ist mit Schmelzefiltrationssystemen (Siebwechslern) und verschiedenen Düsenköpfen (Strang, Unterwasser, Folie, Profil) verbunden, um die endgültige Produktgeometrie zu erreichen. Die Schneckenelemente in dieser Zone sind so konzipiert, dass sie die Scherung minimieren und gleichzeitig die Pumpeffizienz maximieren. Wir wollen einen gleichmäßigen, pulsationsfreien Schmelzefluss in die Form.
Zwischen dem Extruder und der Düse sind Siebwechsler installiert, um nicht geschmolzene Partikel, zersetztes Polymer und Fremdverunreinigungen herauszufiltern. Der Druckabfall über dem Siebpaket muss sorgfältig überwacht werden. Wenn die Siebe verstopfen, steigt der Gegendruck, was das Schmelzprofil weiter nach hinten in den Extruder verschieben und die gesamte Prozessdynamik verändern kann.
Berechnen und spezifizieren Sie das L/D-Verhältnis basierend auf der Komplexität der Compoundierungsaufgabe. Standardmäßiges Schmelzen, Entlüften und Profilextrudieren erfordern typischerweise 24:1 bis 36:1 L/D. Erweiterte Compoundierung, Mehrpunktbeschickung, Flüssigkeitseinspritzung und Tiefenentgasung erfordern ein L/D von 40:1 bis 48:1+. Längere Trommeln ermöglichen ein besseres Mischen und mehrere Arbeitsgänge, bergen jedoch das Risiko einer Verschlechterung und hoher Drehmomentanforderungen.
Sie können nicht einfach den längsten verfügbaren Lauf kaufen und gute Ergebnisse erwarten. Ein Zylinder, der für eine einfache Compoundierungsaufgabe zu lang ist, setzt das Polymer einer unnötigen Hitzeentwicklung aus und verschlechtert seine physikalischen Eigenschaften. Umgekehrt bietet ein zu kurzer Zylinder nicht genügend Verweilzeit für eine ordnungsgemäße Dispersionsmischung oder Entfernung flüchtiger Bestandteile. Sie müssen jeden Gerätevorgang (Zuführen, Schmelzen, Mischen, Entlüften, Pumpen) abbilden und jedem Abschnitt das erforderliche L/D zuweisen.
Abrasiver und korrosiver Verschleiß in den Zylinder- und Schneckenelementen erfordert eine sorgfältige Materialauswahl. Bewerten Sie Basismaterialien wie nitrierte Stähle, Werkzeugstähle und PM-Stähle (Pulvermetallurgie). Erwägen Sie Beschichtungen und Auskleidungen wie Bimetallauskleidungen, Verchromung und PVD-Beschichtungen (Physical Vapour Deposition). Segmentierte Läufe mit austauschbaren Verschleißhülsen bieten Modularität gegenüber massiven Läufen. Bei der Verarbeitung von 30 % glasfaserverstärktem Nylon nutzen sich standardmäßig nitrierte Fässer innerhalb von Monaten ab. Sie benötigen PM-Werkzeugstahlelemente und bimetallische Laufauskleidungen, um diesem Abrieb standzuhalten.
Durch die Wahl eines zuverlässigen Doppelschnecken- und Zylinderlieferanten stellen Sie sicher, dass Sie die richtige Metallurgie für Ihre spezifische Formulierung erhalten. Korrosiver Verschleiß durch Fluorpolymere oder halogenierte Flammschutzmittel erfordert Legierungen mit hohem Nickelgehalt wie Hastelloy oder Inconel. Die Anschaffungskosten dieser Premium-Materialien werden durch die enorme Reduzierung der Ausfallzeiten und Ersatzteile ausgeglichen.
Die Skalierung von wissenschaftlichen Extrudern im Labormaßstab zur vollständigen Produktion erfordert die Anwendung strenger technischer Grundsätze. Stellen Sie sicher, dass die gewählte Konfiguration effektiv zu höheren Durchsätzen führt und gleichzeitig die Materialintegrität beibehält. Sie können nicht einfach die Drehzahl erhöhen und die gleiche Schmelztemperatur erwarten. Das Verhältnis von Oberfläche zu Volumen ändert sich drastisch, wenn Sie von einem 20-mm-Laborextruder zu einer 75-mm-Produktionsmaschine wechseln.
Bei größeren Maschinen wird die Wärmeübertragung deutlich weniger effizient. Die durch die Schrauben mit größerem Durchmesser erzeugte mechanische Scherung dominiert das thermische Profil. Sie müssen die Schneckengeometrie, insbesondere die Aggressivität der Knetblöcke, anpassen, um diese Verschiebung der Thermodynamik auszugleichen. In dieser Scale-up-Phase ist die Zusammenarbeit mit einem erfahrenen Hersteller von Doppelschneckenextrudern von entscheidender Bedeutung, um kostspielige Produktionsausfälle zu vermeiden.
A: Es sorgt für eine positive Verdrängung, verhindert Materialstagnation und bietet hervorragende Misch-, Scherkontroll- und Selbstwischfunktionen. Dies ermöglicht die Verarbeitung komplexer Formulierungen, hochgefüllter Compounds und reaktiver Extrusionen, die bei einem Einschneckenaufbau versagen würden.
A: Es ist ideal für thermisch empfindliche Materialien wie PVC. Die große Einzugszone verarbeitet Pulver mit geringer Schüttdichte, während das konische Design die Scherwärme am Austrittsende reduziert und so eine Hochdruck-Profilextrusion ohne Verschlechterung des Polymers ermöglicht.
A: Das Verhältnis von Länge zu Durchmesser gibt die Länge des Laufs im Verhältnis zu seinem Innendurchmesser an. Es bestimmt die verfügbare Verweilzeit und die Anzahl der Einheitsvorgänge (wie Entlüftung oder Seitenzufuhr), die Sie entlang des Zylinders durchführen können.
A: Die Gewindegänge einer Schraube passieren beim Drehen eng die Wurzel der anderen. Dieser enge Spalt kratzt kontinuierlich Material von den Metalloberflächen und verhindert so Polymerstagnation, Zersetzung und Ablagerungen an den Zylinderwänden.
A: Sie ermöglichen es Ingenieuren, das Schneckenprofil anzupassen, indem sie verschiedene Förder-, Knet- und Mischelemente auf eine Keilwelle schieben. Dank dieser Flexibilität können Sie die Maschine für verschiedene Polymere oder Compoundieraufgaben umkonfigurieren, ohne eine komplett neue Schnecke kaufen zu müssen.
