Wie funktioniert ein Einschneckenextruder?

Der Einschneckenextruder fungiert als grundlegendes Arbeitspferd der kontinuierlichen Polymer- und Kunststoffherstellung und treibt die überwiegende Mehrheit der grundlegenden Extrusionsprozesse weltweit an. Während das Grundkonzept einer rotierenden Schnecke in einem beheizten Zylinder einfach erscheint, führt ein Missverständnis der thermodynamischen Realitäten des Schmelzprozesses und der Schneckengeometrie zu suboptimalen Gerätespezifikationen, starker Materialverschlechterung und äußerst ineffizienten Produktionsraten. Bediener schätzen das Gleichgewicht zwischen mechanischer Scherung und externer Erwärmung häufig falsch ein, was zu schlechter Schmelzequalität und Druckstößen an der Düse führt. In diesem technischen Bewertungsleitfaden werden die genauen mechanischen und thermischen Abläufe dieser Systeme aufgeschlüsselt. Das Verständnis dieser technischen Grundprinzipien ist eine unbedingte Voraussetzung für die genaue Bewertung von Anbietern, die Spezifizierung kundenspezifischer Designs und die Minderung betrieblicher Risiken in der Fabrikhalle.

• Mechanische vs. thermische Energie: Der Großteil des Polymerschmelzens in einem Einschneckenextruder wird durch mechanische Scherung (Reibung) angetrieben, die von der rotierenden Schnecke erzeugt wird, und nicht nur von den externen Zylinderheizungen.
• Zonenspezifische Geometrie: Die Effizienz der Extrusion hängt von der präzisen Kalibrierung der Einzugs-, Übergangs- und Dosierzonen ab, um sie an die spezifische Polymerrheologie anzupassen.
• Anwendungsorientiertes Design: Standardschrauben versagen bei speziellen Anwendungen oft; Um eine hohe Ausbeute zu erzielen, sind maßgeschneiderte Schneckenprofile erforderlich, die auf das Endprodukt zugeschnitten sind.
• Das moderne Paradigma: Moderne Einzelschneckenkonstruktionen entwickeln sich rasant zu Hochgeschwindigkeits-, hocheffizienten und hochspezialisierten Abläufen und verschieben dabei die physikalischen Grenzen traditioneller Leistungsgrenzen.
• Lieferantenbewertung: Bei der Auswahl der Ausrüstung müssen nicht nur die anfänglichen Investitionsausgaben, sondern auch die Fähigkeiten des Lieferanten in Bezug auf metallurgische Qualität, kundenspezifische Konstruktion und Lebenszyklusservice bewertet werden.

Die Kernmechanik: Das Funktionsprinzip der Einschneckenextrusion

Das wichtigste Erfolgskriterium für jeden Extrusionsprozess ist das Erreichen einer völlig homogenen Schmelze bei konstanter Temperatur und konstantem Druck, ohne die Polymerketten zu zersetzen. Das System muss feste Harzpellets kontinuierlich in eine gleichmäßige viskose Flüssigkeit umwandeln und diese mit einer äußerst stabilen Geschwindigkeit durch eine restriktive Düse pumpen. Schwankungen der Schmelztemperatur oder des Schmelzdrucks führen direkt zu Maßungenauigkeiten, Dickenschwankungen und physikalischen Mängeln im extrudierten Endprodukt.

Um die Strömungsmechanik im Inneren des Zylinders genau zu verstehen, verwenden Ingenieure ein grundlegendes mentales Modell, das als „umgedrehtes“ kinematisches Modell bekannt ist. Anstatt sich eine Schraube vorzustellen, die sich in einem stationären Zylinder dreht, drehen Sie den Beobachtungsrahmen um und stellen sich vor, dass sich der Zylinder um eine vollständig stationäre Schraube dreht. Diese kinematische Perspektive vereinfacht die Berechnung von Scherraten, Polymerfilmwiderstand und Geschwindigkeitsprofilen im Kanal erheblich. Wenn Sie den Zylinder als bewegliches Bauteil betrachten, können Sie deutlich erkennen, wie die Reibung zwischen dem festen Polymer und der Zylinderwand das Material physisch durch den Schneckenkanal nach vorne zieht. Diese relative Bewegung erzeugt die starken Scherkräfte, die für die viskose Dissipation erforderlich sind, die als primäre Wärmequelle zum Schmelzen des Polymers dient.

Die Standard-Extrusionsschnecke ist in drei verschiedene Funktionszonen unterteilt, die jeweils für eine bestimmte Phase des kontinuierlichen Prozesses ausgelegt sind.

In der Einzugszone hängt die Fördereffizienz stark von der Aufrechterhaltung eines hohen Reibungskoeffizienten an der Zylinderwand und eines niedrigen Reibungskoeffizienten an der Schneckenwurzel ab. Die Bediener müssen das Kühlwasser im Zulaufschacht streng kontrollieren, um zu verhindern, dass das Harz an der Schneckenwurzel anhaftet, was die Vorwärtsförderung sofort stoppt.

Die Übergangszone bestimmt die thermodynamische Realität des Schmelzens. Wenn der Wurzeldurchmesser allmählich zunimmt, wird das Material komprimiert. Am hinteren Flügel bildet sich ein „festes Bett“ aus ungeschmolzenen Pellets, während sich am vorderen Flügel ein „Schmelzbad“ ansammelt. Das Polymer schmilzt vor allem an der Laufoberfläche, wird durch den vorrückenden Flug abgeschabt und sammelt sich im wachsenden Schmelzbad an. Ein kritischer Fehlermodus ist hier das Aufbrechen des Feststoffbetts. Wenn das Feststoffbett vorzeitig bricht, drängen ungeschmolzene Brocken nach vorne in die Dosierzone, was zu ungeschmolzenem Ausstoß und heftigen Druckschwankungen am Düsenkopf führt.

Ein in der Fabrikhalle weit verbreitetes Missverständnis ist, dass die externen Heizbänder den Großteil der zum Schmelzen des Kunststoffs erforderlichen Energie liefern. Tatsächlich wird das Drehmoment des Antriebsmotors durch viskose Dissipation innerhalb der Polymerschmelze direkt in Wärmeenergie umgewandelt. Die mechanische Scherreibung, die von der rotierenden Schnecke gegen das hochviskose Polymer erzeugt wird, liefert bis zu 80 % der Schmelzenergie im stationären Betrieb. Externe Heizgeräte bringen die Maschine vor allem beim Erstanlauf auf Betriebstemperatur und halten den Sollwert gegen Umgebungswärmeverluste aufrecht.

Schlüsselkomponenten und Systemarchitektur

Durch die Aufschlüsselung der physischen Architektur der Maschine werden klare, objektive Bewertungsdimensionen für die Beschaffung und schwere industrielle Wartung festgelegt.

Extruder erfordern eine enorme Kraftübertragung mit hohem Drehmoment und niedriger Geschwindigkeit. Der Antriebsmotor und das Getriebe müssen eine konstante Rotationskraft liefern, um den immensen Widerstand der viskosen Polymerschmelze zu überwinden. Die Axiallagerbaugruppe ist wohl die kritischste mechanische Komponente im gesamten Antriebsstrang. Es muss die enorme axiale Rückwärtskraft absorbieren, die entsteht, wenn hochviskose Schmelze durch eine sehr restriktive Düse nach vorne gedrückt wird. Rechnet man den Kopfdruck multipliziert mit der Querschnittsfläche der Schraube, ergibt sich ein enormer Rückwärtsschub. Ein defektes Drucklager führt zur sofortigen und katastrophalen Zerstörung des Getriebes.

Die metallurgischen Anforderungen an Schnecken und Zylinder sind außerordentlich hoch. Sie müssen extremer abrasiver Abnutzung durch gefüllte Polymere, hohen Innendrücken und korrosiven Ausgasungen aus Materialien wie PVC oder Fluorpolymeren standhalten. Bimetallische Laufauskleidungen, Tiefennitrieren und spezielle Legierungsbeschichtungen sind Standardbehandlungen für Verschleiß- und Korrosionsbeständigkeit.

1. Bewerten Sie die Tiefe und Härte der nitrierten Schicht. Beim standardmäßigen Gasnitrieren sollte eine Tiefe von mindestens 0,5 mm bis 0,8 mm bei einer Oberflächenhärte von mehr als 900 HV erreicht werden.
2. Überprüfen Sie die Flugaufpanzerungstechniken. Anwendungen mit hohem Verschleiß erfordern geschweißte Auflagen wie Colmonoy 56 oder Stellite auf den Flügelradien, um einen vorzeitigen Durchmesserverlust zu verhindern.
3. Überprüfen Sie die Geradheits- und Konzentrizitätstoleranzen. Eine verzogene Schraube reibt am Lauf, was zu sofortigem Abrieb und katastrophalem Metall-auf-Metall-Verschleiß führt.
4. Bewerten Sie den Bimetall-Fassgussprozess. Der Schleuderguss muss eine gleichmäßige, porenfreie Verschleißschicht gewährleisten, die sich perfekt mit dem Trägerstahl verbindet.

Bewerten Sie bei der Bewertung eines einzelnen Schnecken- und Zylinderlieferanten dessen Bearbeitungstoleranzen und Materialhärtungsprozesse. Enge Abstände zwischen dem Schneckengang und der Zylinderwand sind unerlässlich, um einen Leckstrom über die Schneckengänge zu verhindern, der die Pumpeffizienz drastisch verringert und die Verweilzeit verlängert, was zu einer Materialverschlechterung führt.

Der Extruder muss nahtlos mit bestimmten Düsengeometrien interagieren, um die endgültige Produktform zu bestimmen. Unabhängig davon, ob Flachdüsen für den Plattenguss oder Ringdüsen für Rohre und Blasfolien verwendet werden, muss die Konstruktion des Düsenkopfs die durch die Dosierzone geschaffene Gleichmäßigkeit von Druck und Temperatur aufrechterhalten. Eine schlechte nachgelagerte Integration führt zu Strömungsungleichgewichten und führt zu verzogenen, beanspruchten oder nicht den Spezifikationen entsprechenden Produkten.

Anwendungsspezifische Konfigurationen und Anpassungen

Verschiedene Fertigungsbereiche erfordern hochspezifische Schneckenkonstruktionen, um gezielte Produktionsergebnisse zu erzielen. Standardmäßige, universell einsetzbare Geometrien liefern selten eine optimale Leistung für verschiedene Polymerfamilien.

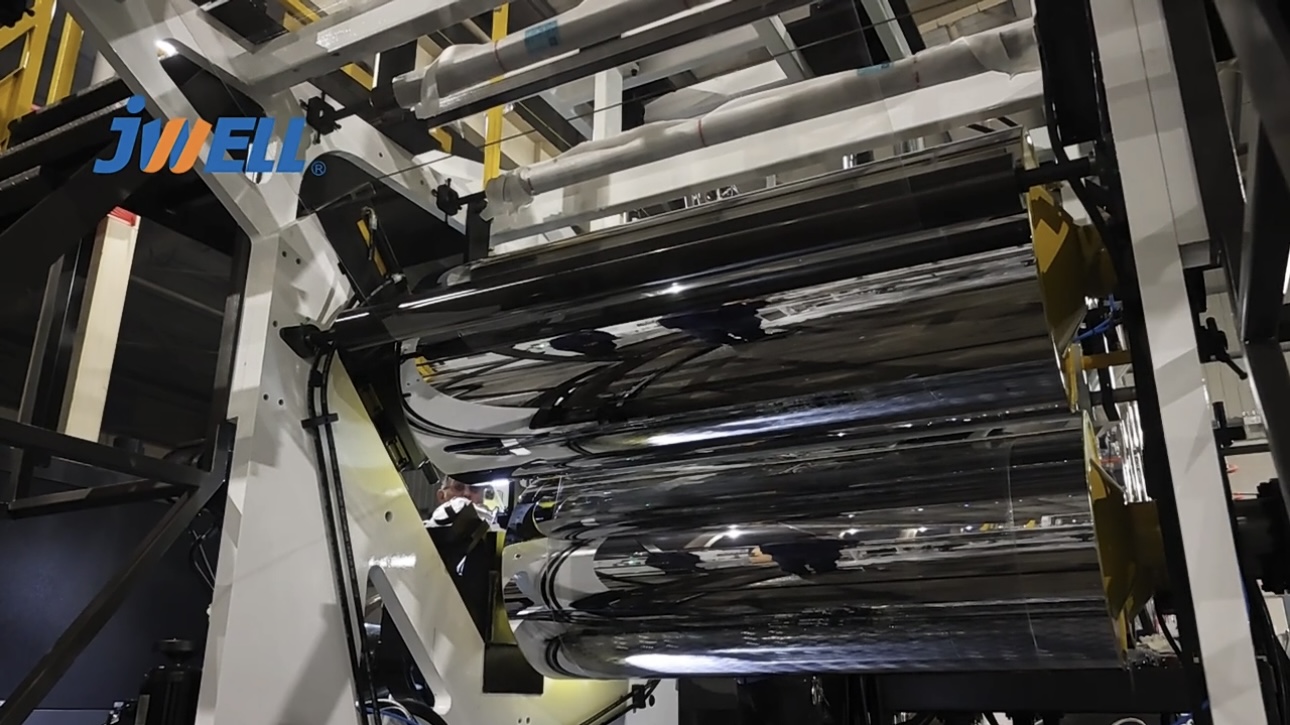

Die Herstellung flacher Bahnen erfordert eine extreme Gleichmäßigkeit der Schmelze. Der Schwerpunkt einer Extrusionsschnecke für Platten und Folien liegt vor allem auf der Vermeidung von Dickenschwankungen und optischen Defekten wie Gelen, ungeschmolzenen Stellen oder Fließlinien. Diese Schrauben integrieren häufig Sperrflügel in der Übergangszone. Ein Barrieresteg trennt das Feststoffbett physisch vom Schmelzbad, wodurch ein Aufbrechen des Feststoffbetts absolut verhindert wird und sichergestellt wird, dass nur vollständig geschmolzenes Polymer vordringt. Zusätzlich sind am Ende der Dosierzone Maddock-, Ananas- oder Spiralschermischer eingebaut, um die thermische und verteilende Homogenisierung zu verbessern, unmittelbar bevor die Schmelze in die Flachdüse eintritt.

Das Aufbringen von Isolier- und Schutzschichten auf elektrische Drähte und Kabel bei hohen Leitungsgeschwindigkeiten stellt einzigartige betriebliche Realitäten dar. Der Prozess erfordert die Integration von Kreuzkopfdüsen und erfordert eine extreme Hochdruckstabilität, um eine gleichmäßige, fehlerfreie Beschichtungsdicke um den sich schnell bewegenden Kupfer- oder Aluminiumleiter herum sicherzustellen. Selbst geringfügige Spannungsstöße führen bei dieser Anwendung sofort zu blanken Stellen, zu großen Durchmessern oder zu Fehlschlägen bei der Funkenprüfung.

Einheitliche Ansätze beeinträchtigen Leistung und Qualität erheblich. Ein maßgeschneidertes Extrusionsschneckendesign optimiert das Länge-zu-Durchmesser-Verhältnis (L/D) und das Kompressionsverhältnis basierend auf dem Schmelzflussindex (MFI), der Schüttdichte, der Scherempfindlichkeit und der thermischen Stabilität des spezifischen Harzes.

Einschneckenextruder vs. Doppelschneckenextruder: Eine vergleichende Bewertung

Die Wahl zwischen Einzel- und Doppelschneckentechnologie erfordert einen klaren, unvoreingenommenen Rahmen, der auf betrieblichen Kompromissen, mechanischer Komplexität und Gesamtproduktionswert basiert.

Doppelschneckenextruder bieten überlegenes dispersives und verteilendes Mischen. Ihre ineinandergreifenden Schnecken sind für die Compoundierung stark gefüllter Materialien, das Legieren bestimmter Polymere und das Einarbeiten hoher Mengen an Farbstoffen oder Additiven unbedingt erforderlich. Allerdings sind Einschneckenextruder im Allgemeinen viel effizienter und stabiler beim Aufbau eines hohen, gleichmäßigen Drucks. Dies macht sie zur bevorzugten Wahl für Profilumformvorgänge, bei denen der Werkzeugwiderstand von großer Bedeutung ist.

Einzelschnecken führen zu deutlich geringeren Kapital- und Wartungskosten. Doppelschnecken erfordern hochkomplexe Getriebe zum Antrieb zweier Wellen in unmittelbarer Nähe, höhere Verschleißraten aufgrund der ineinandergreifenden Kräfte und enorme Ersatzkosten für modulare Schneckenelemente und segmentierte Zylinder.

Moderne Einschneckenmaschinen entwickeln sich rasant in Richtung höherer Schneckengeschwindigkeiten und spezieller Barrierekonstruktionen. Diese Fortschritte verringern den Leistungsunterschied zu Doppelschneckenextrudern für bestimmte Anwendungen und bieten verbesserte Misch- und Ausstoßraten ohne den zusätzlichen Wartungsaufwand von Doppelschneckensystemen.

1. Geben Sie eine einzelne Schnecke für die Verarbeitung von neuen oder vorcompoundierten Materialien an, bei denen Druckstabilität die Hauptanforderung ist.
2. Geben Sie eine einzelne Schnecke für Standardprofilextrusion, Rohrherstellung und Blasfolienvorgänge an.
3. Geben Sie eine einzige Schnecke für die Draht- und Kabelbeschichtung an, wenn hohe Liniengeschwindigkeiten eine gleichmäßige, stoßfreie Schmelzeförderung erfordern.
4. Geben Sie eine einzelne Schnecke für Blechgussanwendungen unter Verwendung von Standard-Polyolefinen oder PET an.

Bewertung von Anbietern und Minderung von Implementierungsrisiken

Eine schlechte Anbieterauswahl birgt enorme Implementierungsrisiken, einschließlich vorzeitigem Geräteverschleiß, inkonsistenter Leistung und längerer, teurer Ausfallzeiten.

Ein qualifizierter Hersteller von Einschneckenextrudern muss über solide interne technische und rheologische Modellierungskapazitäten verfügen. Sie sollten transparente metallurgische Beschaffungsdaten für ihre Zylinder und Schnecken bereitstellen, die die Herkunft und Behandlung des Stahls belegen. Darüber hinaus sind überprüfbare Leistungstests, wie z. B. strenge Factory Acceptance Tests (FAT) mit Ihren spezifischen Produktionsharzen, vor der Genehmigung der Gerätelieferung nicht verhandelbar.

Durch kontinuierlichen Abrieb und Korrosion ist der Verschleiß von Schnecken und Zylindern unvermeidlich. Die Partnerschaft mit einem Anbieter, der einen umfassenden Service für Kunststoffextrusionsmaschinen bietet , ist für die langfristige Rentabilität von entscheidender Bedeutung. Dazu gehört die Erstellung vorausschauender Wartungspläne, die Sicherstellung einer schnellen Ersatzteilverfügbarkeit und die Bereitstellung professioneller Schraubenreparatur- oder Neubeschichtungsdienste, um die Lebensdauer Ihrer Investitionsgüter zu verlängern.

Abschluss

1. Überprüfen Sie Ihre aktuellen Extrusionslinien sofort auf Anzeichen von Druckanstiegen, unaufgelösten Schmelzen oder übermäßiger Motorlast und dokumentieren Sie die genauen Betriebsparameter während dieser Ereignisse.
2. Stellen Sie eine umfassende Liste Ihrer spezifischen Materialformulierungen zusammen, einschließlich Schüttdichte, Schmelzindex und Mahlgutanteilen, um als Grundlage für etwaige Anlagenaufrüstungen zu dienen.
3. Ziehen Sie während des nächsten Wartungsfensters Ihre vorhandenen Schrauben heraus und messen Sie die Außendurchmesser der Mitnehmer mit Mikrometern, um genaue Verschleißraten und verbleibende Lebensdauer zu berechnen.
4. Wenden Sie sich an einen spezialisierten Hersteller, um eine individuelle rheologische Simulation auf der Grundlage Ihrer dokumentierten Materialien durchzuführen und festzustellen, ob ein Barriere-Flug oder ein spezieller Mischer Ihre Ausbeute steigert.

FAQ

F: Wie hoch ist das Standard-L/D-Verhältnis für einen Einschneckenextruder?

A: Ein Standardverhältnis von Länge zu Durchmesser (L/D) liegt typischerweise zwischen 24:1 und 30:1. Spezifische Anwendungen bestimmen das genaue Verhältnis. Für scherempfindliche Materialien wie PVC werden kürzere Verhältnisse wie 20:1 verwendet, um die Verweilzeit zu minimieren. Längere Verhältnisse von 33:1 oder mehr sind für die Hochleistungsverarbeitung von Polyolefinen und Anwendungen erforderlich, die eine umfangreiche Misch- und Schmelzkapazität erfordern.

F: Wie erzeugt ein Einschneckenextruder Wärme?

A: Wärme wird durch ein Gleichgewicht zwischen mechanischer Scherreibung und externen Fassheizungen erzeugt. Die rotierende Schraube erzeugt starke Reibung innerhalb des viskosen Polymers und wandelt das Drehmoment des Antriebsmotors durch viskose Dissipation direkt in Wärmeenergie um. Externe Heizgeräte sorgen in erster Linie für die anfängliche Startwärme und halten das Temperaturprofil gegen Umgebungsverluste aufrecht.

F: Kann ein Einschneckenextruder zum Compoundieren verwendet werden?

A: Es weist im Vergleich zu Doppelschnecken erhebliche Einschränkungen bei der Compoundierung auf, da ihm das intensive dispersive Mischen fehlt, das für hohe Additivbeladungen oder das Aufbrechen von Agglomeraten erforderlich ist. Der Einbau spezieller Mischabschnitte wie Maddock- oder Spiralmischer dient jedoch als teilweise Abhilfe für sehr leichte Compoundierungs- oder Farbmischaufgaben.

F: Was ist „Festbettaufbrechen“ und wie wirkt es sich auf die Produktqualität aus?

A: Zum Aufbrechen des Feststoffbetts kommt es, wenn das ungeschmolzene Polymerbett in der Übergangszone vorzeitig bricht, bevor es vollständig schmilzt. Dadurch können ungeschmolzene Feststoffklumpen in die Dosierzone gelangen und durch die Düse passieren, was zu schweren Oberflächendefekten, Gelen und heftigen Druckstößen führt.

F: Was verursacht Pumpen in einem Einschneckenextruder?

A: Pumpstöße werden in der Regel durch technische Fehler wie inkonsistente Zufuhr aus dem Trichter, falsche Temperaturprofile, die zu Brückenbildung am Zufuhrhals führen, Aufbrechen des Feststoffbetts in der Übergangszone oder eine grundlegende Nichtübereinstimmung zwischen der Schneckengeometrie und der spezifischen Rheologie des Harzes verursacht.

F: Wie oft sollten eine Extrusionsschnecke und ein Zylinder ausgetauscht werden?

A: Der Zeitrahmen für den Austausch variiert je nach Verarbeitungsmaterial erheblich. Bei der Verarbeitung stark abrasiver glasfaserverstärkter Polymere kann ein Austausch alle 1 bis 2 Jahre erforderlich sein. Durch die Verarbeitung sauberer, neuer Polyolefine können Komponenten eine Lebensdauer von 5 bis 10 Jahren erreichen. Um genaue Austauschpläne festzulegen, sind routinemäßige Messungen des Mikrometer-Verschleißes unerlässlich.

F: Wie hoch ist das Kompressionsverhältnis bei der Extrusion?

A: Das Verdichtungsverhältnis ist das Verhältnis der Flugtiefe in der Einzugszone zur Flugtiefe in der Dosierzone. Sie bestimmt genau, wie stark das Polymer beim Schmelzen komprimiert wird, was entscheidend ist, um eingeschlossene Luft herauszudrücken und eine gleichmäßige Wärmeübertragung in das Schmelzbad sicherzustellen.
