Schlüsselfaktoren, die die Leistung elektromagnetischer Heizwalzen beeinflussen: Von den Materialien bis zum Steuerungsdesign

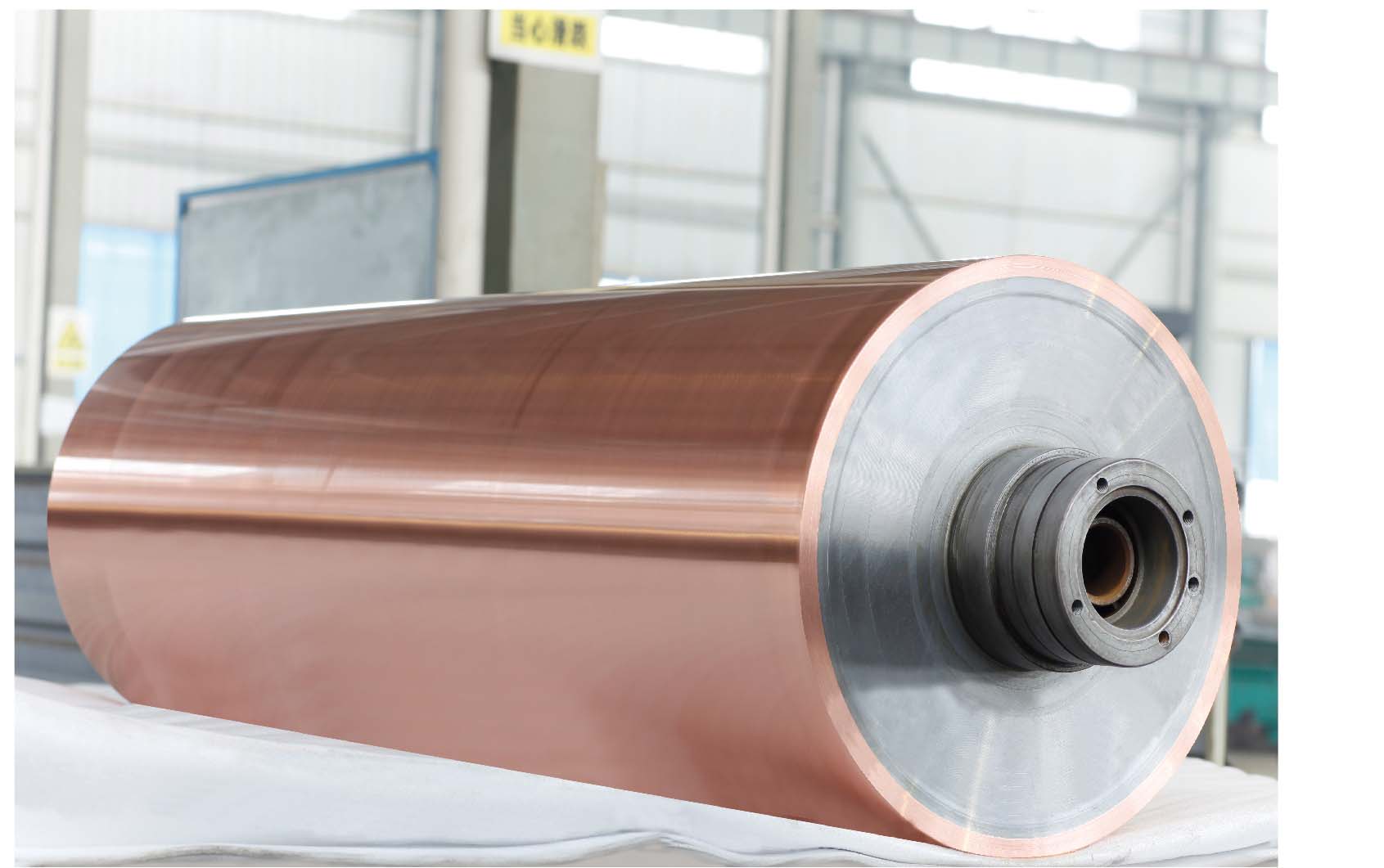

I. Elektromagnetische Heizrolle

Die elektromagnetische Heizwalze nutzt das Prinzip der elektromagnetischen Induktion, um eine Selbsterwärmung im Walzenmantel zu erzeugen, wodurch Thermoöl überflüssig wird. Der thermische Wirkungsgrad liegt bei über 90 %, wodurch im Vergleich zur Widerstandsheizung 30–50 % Energie eingespart werden. Ausgestattet mit einer unabhängigen Mehrzonen-Temperaturregelung kann der Temperaturunterschied der Walzenoberfläche auf ±1 °C geregelt werden, und High-End-Modelle erreichen ±0,2 °C. Die elektromagnetischen Heizwalzen von Suzhou Jwellmech zeichnen sich durch einen schnellen Temperaturanstieg, kein Leckagerisiko und eine schnelle Abkühlfähigkeit aus. Sie werden häufig in kontinuierlichen thermischen Pressprozessen wie dem Kalandrieren von Kunststoffen, der thermischen Bindung von Vliesstoffen, der Papiertrocknung und der Folienlaminierung eingesetzt und dienen als Schlüsselkomponenten für eine hochpräzise, ​​saubere Produktion.

II. Schlüsselfaktoren, die die Leistung elektromagnetischer Heizwalzen beeinflussen, und Verbesserungsmaßnahmen

1. Rollenmaterial und Spulendesign – Die Grundlage der Leistung

Die Rolle sollte nicht aus Materialien mit hoher Leitfähigkeit wie reinem Kupfer oder reinem Aluminium bestehen, da diese eine starke magnetische Abschirmwirkung haben, den magnetischen Fluss auf der Spulenseite konzentrieren und zu Überhitzung oder sogar Durchbrennen führen, während gleichzeitig die Effizienz der Wirbelstromerwärmung stark verringert wird. Stattdessen sollten Materialien mit mäßiger Leitfähigkeit und geringem Restmagnetismus, wie z. B. Stahl der Güteklasse 50, ausgewählt werden, um die Heizeffizienz und die Kontrolle des Hystereseverlusts in Einklang zu bringen. Für die Wärmebehandlung wird eine Kombination aus Gesamtvergütung und Oberflächenhärtung eingesetzt: Die Kernhärte wird auf 28–32 HRC kontrolliert, um die Zähigkeit zu gewährleisten, während die Oberflächenhärte auf 50–58 HRC erhöht wird, um die Verschleißfestigkeit und die thermische Ermüdungsbeständigkeit zu verbessern. Die elektromagnetischen Spulen von Suzhou Jwellmech verwenden hochtemperaturbeständige Kupferlegierungen mit hochwertiger Isolierung wie Polyimid oder mit Glasfaser umwickeltem Draht, um Kurzschlüsse zwischen Windungen aufgrund der Alterung der Isolierung bei hohen Temperaturen zu verhindern. Die interne Wärmedämmung nutzt eine mehrschichtige Verbundstruktur aus Aerogelfilz und Keramikfasern, die die Wärmeübertragung minimiert und gleichzeitig die Festigkeit beibehält, sodass der Temperaturanstieg des Lagers unter Kontrolle gehalten wird. Die Walzenoberfläche wird entsprechend den Prozessanforderungen beschichtet – mit Hartverchromung, wärmeleitender Keramikbeschichtung oder Teflon-Antihaftbeschichtung –, um die Walze zu schützen, die Wärmeübertragung zu verbessern und Antihafteigenschaften bereitzustellen, wodurch die Oberflächenintegrität bei Betriebstemperaturen über 400 °C erhalten bleibt.

2. Elektromagnetische Parameteranpassung – direkte Bestimmung der Heizeffizienz und Temperaturverteilung

Die Stromfrequenz muss basierend auf der Walzenwandstärke optimiert werden. Für Stahlwalzen mit einer Wandstärke von 10–20 mm ist eine Mittelfrequenz von 5–20 kHz am besten geeignet, um eine ausreichende Erwärmungstiefe bei gleichzeitig schnellen Anstiegsraten zu gewährleisten und so einen schnellen Temperaturanstieg von Raumtemperatur auf 200 °C in nur 25 Minuten zu unterstützen. Die Stromstärke wird durch eine einstellbare Stromversorgung und ein geschlossenes Regelsystem präzise reguliert, wodurch Thermoschocks durch abrupte Leistungsänderungen vermieden werden und gleichzeitig unterschiedliche Anforderungen an Heizung und Warmhaltung in verschiedenen Prozessphasen erfüllt werden. Der Spalt zwischen der Spule und der inneren Walzenwand sollte auf 2–5 mm begrenzt werden, um die Kopplungseffizienz zu gewährleisten und gleichzeitig einen Spielraum für thermische Ausdehnung zu lassen, um Kontaktlichtbögen zu verhindern. Die Spule ist segmentiert oder mehrschichtig gewickelt, und die Windungsverteilung wird durch Simulation optimiert, um Ungleichmäßigkeiten des axialen Magnetfelds zu beseitigen – eine wichtige Voraussetzung für das Erreichen einer Temperaturregelgenauigkeit von ±0,5 °C.

3. Struktur- und Herstellungsprozess – Bestimmung der mechanischen Zuverlässigkeit und thermischen Gleichmäßigkeit

Der Rollenkörper besteht aus mehreren Schichten: Zentralwelle, Wärmedämmschicht, Heizschicht, Strahlungsschicht, Wärmeschutzschicht und Reflexionsschicht. Es wird ein modularer Aufbau mit geeigneten Dehnungsfugen gewählt. Nach der Montage wird ein dynamisches Heißbalancieren durchgeführt, um zusätzliche Spannungen durch ungleichmäßige Wärmeausdehnung zu vermeiden. Die Gleichmäßigkeit der Wandstärke ist für die Temperaturkonsistenz von zentraler Bedeutung: Es werden präzise nahtlose Stahlrohre oder durch Bohren bearbeitete Walzenrohlinge verwendet, die die Wandstärkentoleranz innerhalb von ±0,1 mm halten. Der Rundlauf der Walzenoberfläche beträgt ≤0,005 mm und die Koaxialität ≤0,01 mm. Nach der CNC-Präzisionsbearbeitung und dem dynamischen Auswuchten bei hoher Geschwindigkeit werden sehr geringe Vibrationen bei Hochgeschwindigkeitsrotationen sowie gleichmäßige Beschichtungen und langfristige Lagerstabilität gewährleistet – wodurch die Umweltvorteile der vollelektrischen Steuerung und des ölfreien Betriebs voll ausgeschöpft werden.

4. Betriebsparameter und Umgebungsbedingungen – ebenfalls kritisch

Die Heizleistung wird durch ein Netzteil mit Sanftanlauf- und Konstantleistungsregelungsfunktionen präzise angepasst und ermöglicht so eine schnelle Reaktion auf Temperatureinstellungen. Die lineare Geschwindigkeit der Walzenoberfläche muss mithilfe eines Antriebsmotors mit variabler Frequenz an die Heizleistung angepasst und gekoppelt werden. Eine zu hohe Lineargeschwindigkeit führt zu einer unzureichenden Wärmeaufnahme des Materials, während eine zu niedrige Geschwindigkeit zu einer Überhitzung führen kann. Die richtige Abstimmung sichert nicht nur die Produktqualität, sondern führt auch zu Energieeinsparungen – weshalb elektromagnetische Heizwalzen im Vergleich zu Thermoölwalzen etwa 60 % Energie einsparen. Umgebungstemperatur und Luftfeuchtigkeit beeinflussen die Präzision elektronischer Komponenten im Schaltschrank; Daher sind Klimaanlagen oder Luftentfeuchter erforderlich, um Temperatur und Luftfeuchtigkeit konstant zu halten. Zusätzlich sind an beiden Enden der Walze Luftschleier oder Hitzeschilde installiert, um die Störung der Umgebungsluftströmung auf die Walzenoberflächentemperatur zu reduzieren und so eine stabile Temperaturregelung zu gewährleisten.

5. Wärmemanagement- und Kontrollstrategie – Die letzte Garantie für eine hochpräzise Temperaturkontrolle

Es wird ein unabhängiges Temperaturregelungsschema für mehrere Zonen angewendet, wobei jede Heizzone mit einem eigenen Sensor und einem eigenen Leistungsregulierungsmodul ausgestattet ist. Die Sensoren werden nahe an der inneren Walzenwand platziert, um Messverzögerungen zu minimieren. In Kombination mit selbsteinstellenden PID- oder Fuzzy-Regelungsalgorithmen und Hochgeschwindigkeitsabtastung kann die Temperaturdifferenz der Walzenoberfläche auf ±0,5 °C und bei High-End-Anwendungen sogar auf ±0,2 °C geregelt werden. Das Kühlsystem nutzt eine interne Kühlstruktur – Druckluft oder zirkulierendes Kühlwasser werden durch die zentrale Welle geleitet, mit Proportionalsteuerventilen, um einen reibungslosen Wechsel zwischen Heizen und Kühlen zu erreichen, wodurch die Wartezeit erheblich verkürzt und gleichzeitig übermäßige thermische Belastung vermieden wird. Die Isolationsschicht verwendet ein thermisches Trenndesign mit Materialien mit einer Wärmeleitfähigkeit unter 0,05 W/(m·K). Die Zwangsluftkühlung mit Kühlkörpern an den Wellenenden sorgt für einen langfristig stabilen Lagerbetrieb. Diese Verbesserungsmaßnahmen verbessern gemeinsam die Heizeffizienz, die Temperaturgleichmäßigkeit und die Lebensdauer und erfüllen die anspruchsvollen Anforderungen an hohe Temperaturen, hohe Präzision und saubere Umweltleistung in fortschrittlichen Prozessen von der Gummi-/Kunststoffkalandrierung bis zur chemischen Fasersynthese vollständig.

Zusammenfassung

Die elektromagnetische Heizwalze nutzt elektromagnetische Induktion, um eine Selbsterwärmung der Walze zu erreichen. Sie bietet einen hohen thermischen Wirkungsgrad und eine kontrollierbare Temperaturdifferenz der Walzenoberfläche innerhalb von ±0,5 °C. Durch synergetische Optimierung der Materialauswahl, der Anpassung elektromagnetischer Parameter, der Herstellungsprozesse und der Temperaturkontrollstrategien verbessert Suzhou Jwellmech ( https://www.jwellmech.com/,+86 15806221827）die Walzenleistung umfassend: 50er-Stahl in Kombination mit Mittelfrequenzerwärmung ermöglicht einen schnellen Temperaturanstieg, während die unabhängige Mehrzonentemperaturregelung und die interne Kühlstruktur für hohe Präzision und lange Lebensdauer sorgen.
