Das Geheimnis zur Verdoppelung der Rohrproduktionseffizienz: Ein Drei-in-Eins-Kunststoffrohr-Extrusionsschneckendesign

Eins

Kunststoffrohre, darunter HDPE/MDPE-Wasserversorgungs- und Gasrohre, PE/PP-Polyolefinrohre, PPR/PE-RT/PEX-Rohre mit kleinem Durchmesser und PE/PP-Wellrohre, bilden das Kerngerüst des modernen Kommunalbaus, der Gebäudewasserversorgung und -entsorgung sowie der Gasübertragung. Sie spielen in ihren jeweiligen Bereichen eine unersetzliche Rolle.

Wasserversorgung und Gastransport: HDPE/MDPE-Rohre sind mit ihrer hervorragenden Korrosionsbeständigkeit, Flexibilität und schnellen Rissausbreitungsbeständigkeit zum bevorzugten Material für städtische Wasserversorgungsnetze und Mittel- und Niederdruck-Erdgastransporte geworden. Ihre Verbindungsmethode durch Wärmeschmelzen schafft ein integriertes, leckagefreies System, das die Leckageraten erheblich reduziert und die Sicherheit des Trinkwassers sowie die Zuverlässigkeit der Gasübertragung gewährleistet. PE/PP-Polyolefinrohre werden auch häufig in der städtischen Wasserversorgung, der landwirtschaftlichen Bewässerung und der industriellen Flüssigkeitsförderung eingesetzt. Ihr geringes Gewicht und ihre hohe Festigkeit reduzieren die Konstruktionsschwierigkeiten sowie die Betriebs- und Wartungskosten erheblich.

Gebäude mit Warm- und Kaltwasser und Heizung: PPR-Rohre sind die Standardwahl für Warm- und Kaltwassersysteme in Innenräumen und bieten hohe Temperaturbeständigkeit, Druckbeständigkeit, Hygiene und Ungiftigkeit. PE-RT- und PEX-Rohre mit ihrer hervorragenden Wärmekriechfestigkeit werden häufig in Fußbodenheizungssystemen und der Warmwasserübertragung bei hohen Temperaturen eingesetzt. Durch ihre Flexibilität können sie sich an Gebäudeverformungen anpassen, sind einfach zu installieren und haben eine Lebensdauer von über 50 Jahren.

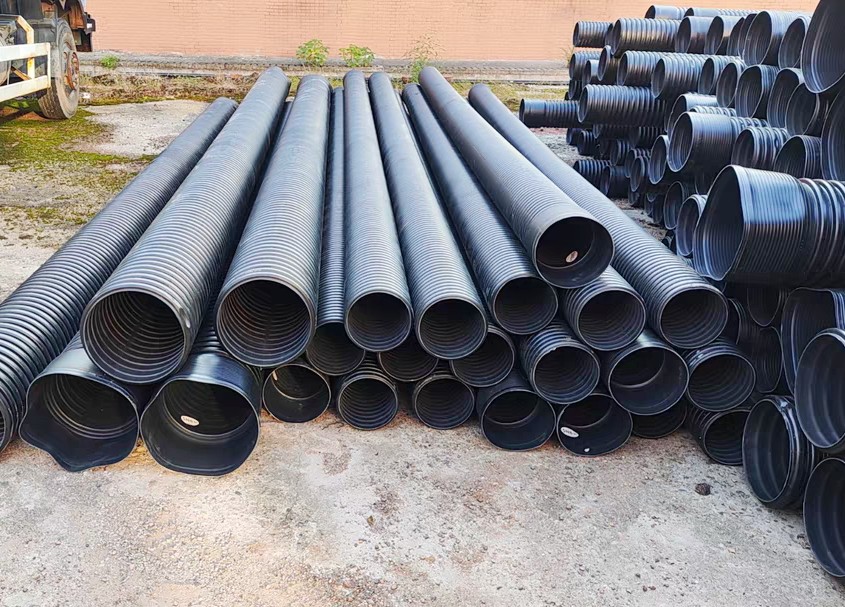

Entwässerung und Kabelschutz: Doppelwandige Wellrohre aus PE/PP zeichnen sich durch hohe Ringsteifigkeit, geringes Gewicht und Korrosionsbeständigkeit aus und eignen sich daher ideal für kommunale Abwasserkanäle, Regenwassersammlung sowie Strom- und Kommunikationskabelkanäle. Ihre gewellte Struktur sorgt für Tragfähigkeit und spart deutlich Materialverbrauch, ganz im Sinne des Green Construction.

Zwei

Bedeutung: Der Einsatz der oben genannten Rohre hat nicht nur die technologische Innovation des „Ersatzes von Stahl durch Kunststoff“ vorangetrieben, sondern auch einen wesentlichen Beitrag zur Gewährleistung der öffentlichen Sicherheit, zur Schonung der Wasserressourcen, zur Verbesserung des Wohnkomforts und zur Reduzierung der Lebenszykluskosten geleistet. Sie sind korrosionsbeständig, nicht ablagerungen, erdbebensicher und frostbeständig und vermeiden effektiv Sekundärverschmutzung und Rostprobleme, die bei herkömmlichen Metallrohren auftreten. Sie sind ein wesentlicher Garant für den sicheren Betrieb und die nachhaltige Entwicklung moderner Infrastruktur.

In einer zunehmend wettbewerbsintensiven Branche bestimmt die Extrusionseffizienz direkt die Produktionskapazität, den Energieverbrauch, die Produktqualität und die Kosten und verschafft effizienten Rohrherstellern eine unschlagbare Position. Suzhou Jwellmech ( zielt auf die Verarbeitungseigenschaften von Polyolefinrohren wie HDPE, MDPE, PP, PPR, PE-RT und PEX ab und https://www.jwellmech.com/ ,+86- 15806221827) hat durch die synergetische Kombination einer Drei-in-Eins-Schnecke „Trennen + Barriere + Mischen“ und eines „geteilten Zylinders mit interner Spiralnut“ einen technologischen Durchbruch in der hocheffizienten Extrusion erzielt. Dadurch wird der gesamte Prozess von der Materialförderung über das Plastifizieren und Mischen bis hin zum Druckaufbau systematisch optimiert.

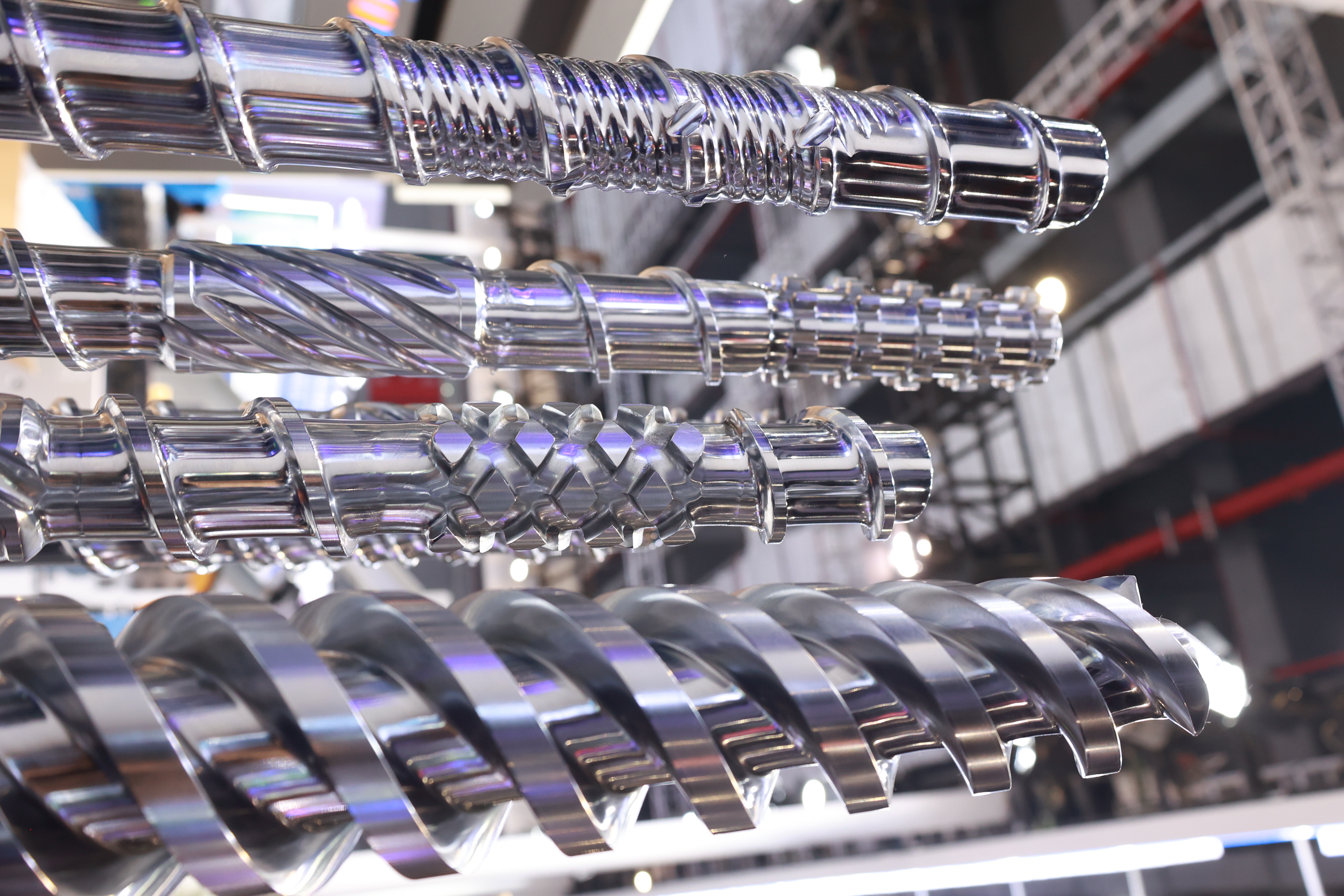

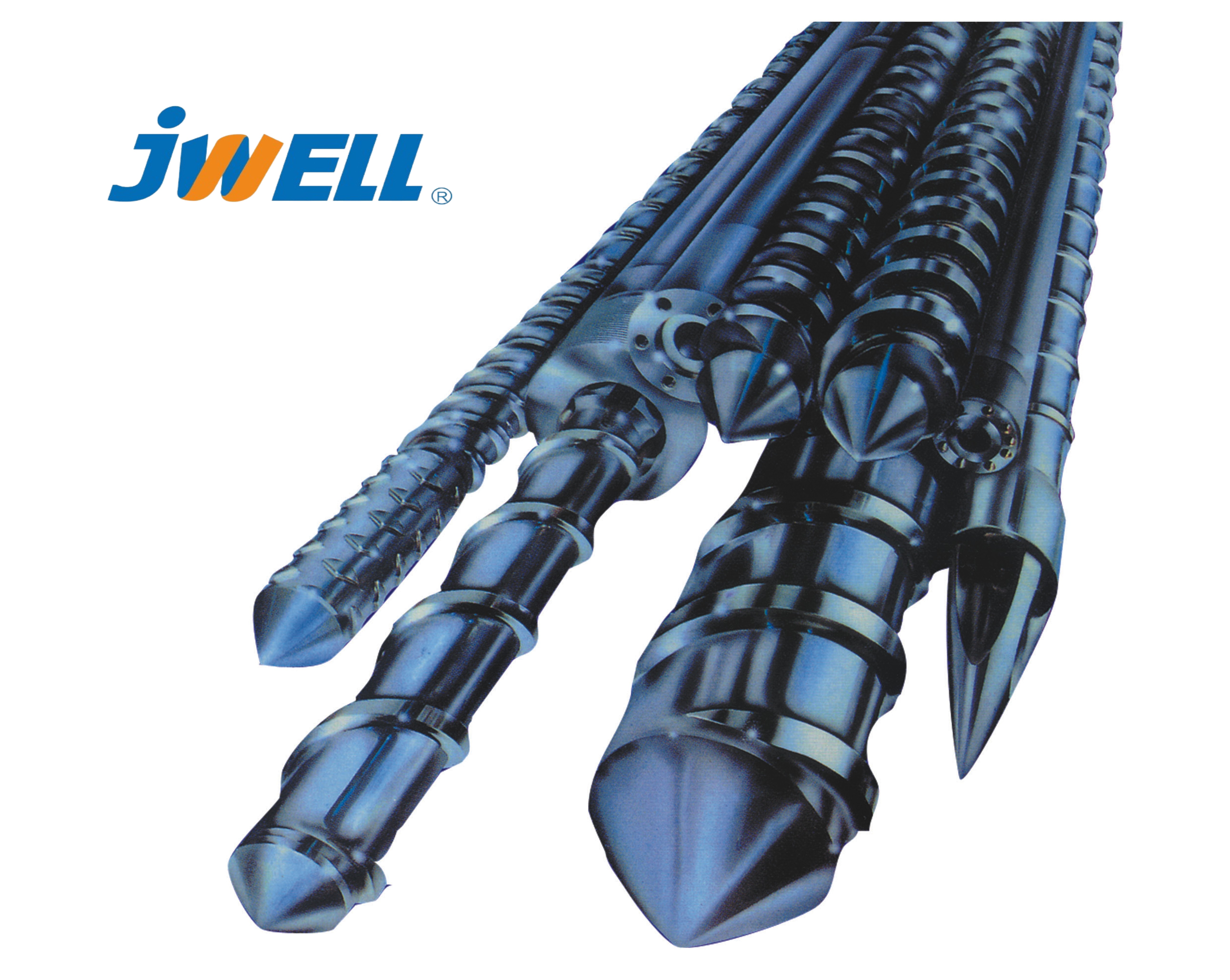

Erstens ist der Trennabschnitt der Schnecke der Ausgangspunkt des gesamten hocheffizienten Plastifizierprozesses. Bei einer herkömmlichen Schnecke werden zwischen dem Einzugsabschnitt und dem Kompressionsabschnitt häufig das geschmolzene Material und die ungeschmolzenen Feststoffpartikel miteinander vermischt. Die in der Schmelze verbleibenden festen Bruchstücke behindern nicht nur die Strömung, sondern verlängern auch die Schmelzlänge und begrenzen die Erhöhung der Schneckengeschwindigkeit. Der Trennabschnitt von Suzhou Jwellmech（ https://www.jwellmech.com/ ,+86- 15806221827） trennt durch eine spezielle Schneckenganggeometrie das bereits geschmolzene Material zwangsweise von den ungeschmolzenen Feststoffpartikeln und bildet so zwei unabhängige Kanäle: Die Schmelze wird entlang eines Kanals vorwärts befördert, während die Feststoffpartikel in einen anderen Kanal näher an der Innenwand des Zylinders geleitet werden, wo sie Wärme absorbieren und früher und schneller schmelzen. Diese erzwungene Trennung verkürzt den Weg, der für die vollständige Umwandlung von fest in flüssig erforderlich ist, wodurch die Schnecke mit höheren Geschwindigkeiten ohne „Unterplastifizierung“ betrieben werden kann und so bei gleicher Schneckenlänge eine höhere Leistung erzielt wird.

Nach der Trennstrecke verstärkt die Barrierestrecke den Schmelzeffekt zusätzlich. Auch nach der Trennstrecke können noch kleine ungeschmolzene Partikel oder Gele in der Schmelze verbleiben. Der Barriereabschnitt umfasst mehrere schmale Barrierespalte an der Schnecke. Während die Schmelze durch diese Lücken gepresst wird, ist sie einer starken Scherung und Wärmeleitung ausgesetzt, wodurch alle restlichen Feststoffe in sehr kurzer Zeit vollständig geschmolzen werden. Gleichzeitig eliminiert der Barriereabschnitt „Schmelzspitzen“ in der Schmelze – das heißt, er verhindert eine Materialzersetzung durch lokale Scherüberhitzung und sorgt für eine gleichmäßigere Temperaturverteilung der Schmelze. Dies ist besonders wichtig für wärmeempfindliche Polyolefine wie PPR und PE-RT, da eine ungleichmäßige Temperatur zu Wandstärkenschwankungen oder Fließmarken auf der Rohroberfläche führen kann.

Das vollständig geschmolzene Material gelangt dann in den Mischbereich. Der Mischabschnitt verwendet typischerweise Stifte, Zahnrad- oder Wellenelemente, um die Schmelze wiederholt zu teilen, umzuleiten und wieder zu vereinen. Durch diese mechanische Wirkung werden zwei Arten von Mischeffekten erzielt: Durch das verteilende Mischen werden verschiedene Komponenten (z. B. Farbmasterbatch, Antioxidantien, Ruß und andere Additive) gleichmäßig in der Schmelze verteilt, wodurch Streifen oder Farbunterschiede vermieden werden. Durch das dispersive Mischen werden agglomerierte Füllstoffe oder winzige ungeschmolzene Gele aufgebrochen und so Oberflächendefekte wie Flecken oder mechanische Schwachstellen am Rohr verhindert. Bei der Rohrproduktion verbessert das Vorhandensein eines Mischabschnitts die Stabilität der Produktqualität erheblich, insbesondere wenn das Rohmaterial wiederaufbereitetes Material oder Chargen mit unterschiedlichen Eigenschaften enthält – der Mischabschnitt eliminiert effektiv Unterschiede zwischen den Chargen.

Durch die synergistische Wirkung dieser drei Abschnitte wird die Plastifizierungskapazität der Schnecke deutlich erhöht: Der Trennabschnitt verkürzt die Schmelzstrecke, der Barriereabschnitt vervollständigt die Endschmelze und homogenisiert die Temperatur und der Mischabschnitt sorgt für die Gleichmäßigkeit der Komponenten. Dadurch kann die Hochleistungsschnecke bei gleichem Verhältnis von Länge zu Durchmesser (L/D) mit Geschwindigkeiten betrieben werden, die um 50 bis 100 % höher sind als bei einer herkömmlichen Schnecke, wobei die Leistung entsprechend um 30 bis 60 % steigt, während Schwankungen der Schmelzetemperatur innerhalb von ±2 °C kontrolliert werden können, was eine stabile und gleichmäßige Schmelze für die anschließende Düsendimensionierung liefert.

Allerdings reicht eine effiziente Plastifizierung allein nicht aus; Die Förderkapazität für Feststoffe ist oft der Engpass, der die Hochgeschwindigkeitsextrusion einschränkt. Herkömmliche Fässer sind für den Vorwärtstransport auf die Reibung zwischen dem Material und der Fassinnenwand angewiesen. Wenn die Schneckengeschwindigkeit zunimmt, kommt es leicht zu Schlupf oder ungleichmäßiger Zuführung, sodass die Leistung nicht linear ansteigt. Um dieses Problem zu lösen, verfügt der neue Lauf von Suzhou Jwellmech ( https://www.jwellmech.com/ ,+86- 15806221827) über ein Design mit „geteiltem Lauf + interner Spiralnut“. Das geteilte Design unterteilt das Fass in drei unabhängige Module: den Zufuhrbereich, den Schmelzbereich und den Dosierbereich. Jeder Abschnitt kann unabhängig voneinander temperiert, gekühlt und ausgetauscht werden. Dadurch kann das Temperaturprofil entsprechend den Materialeigenschaften optimiert werden: Der Zufuhrbereich kann zwangsgekühlt werden, um ein vorzeitiges Schmelzen und Verstopfen der Zufuhröffnung zu verhindern; der Schmelzabschnitt wird präzise erhitzt, um die Plastifizierung zu fördern; und der Dosierabschnitt hält eine konstante Temperatur für einen stabilen Druck aufrecht. Noch wichtiger ist, dass das geteilte Design die präzise Bearbeitung von Spiralnuten an der Innenwand des Zufuhrabschnitts ermöglicht (die Nuten verlaufen normalerweise gegenüber oder in einem Winkel zu den Schneckengängen), während die Innenwände der nachfolgenden Abschnitte glatt bleiben, um eine Stagnation der Schmelze zu vermeiden. Diese inneren Spiralnuten fügen dem Zylinder wirkungsvoll zusätzliche Förderelemente hinzu. Wenn sich die Schnecke dreht, wird das Material in die Rillen gedrückt, wodurch eine Vorwärtsförderkraft erzeugt wird, die viel größer ist als die normale Reibung. Die Effizienz der Feststoffförderung kann von 0,3–0,5 für ein herkömmliches Fass auf über 0,8 gesteigert werden und nähert sich dem theoretischen Maximum. Dies bedeutet, dass der Einzugsbereich das Material auch bei sehr hohen Schneckengeschwindigkeiten stabil in die Schmelzzone drücken kann, ohne dass es zu „Aushungern“ oder „Überschwemmungen“ kommt. Gleichzeitig verdichten die Spiralnuten das Material vor, vertreiben mitgerissene Luft und erhöhen die Schüttdichte – eine besonders wertvolle Eigenschaft für Materialien mit geringer Schüttdichte wie Rezyklat oder Pulver.

Ein weiterer Vorteil des Split-Designs ist die Wartungseinsparung. Der Laufverschleiß tritt hauptsächlich im Einzugsbereich auf. Bei einem herkömmlichen einteiligen Lauf muss, sobald er verschlissen ist, der gesamte Lauf kostenintensiv ausgetauscht werden. Im Gegensatz dazu erfordert die geteilte Bauweise nur den Austausch des verschlissenen Einzugsmoduls, was die langfristigen Betriebskosten erheblich senkt. Darüber hinaus erfordern unterschiedliche Rohrrohmaterialien möglicherweise unterschiedliche Spiralnutparameter (z. B. Nuttiefe, Steigung, Anzahl der Gänge). Der geteilte Zylinder ermöglicht einen schnellen Wechsel des entsprechenden Zufuhrabschnitts und erhöht so die Flexibilität der Produktionslinie.

Suzhou Jwells Kombination aus der „Drei-in-eins“-Schnecke und dem „geteilten Zylinder mit interner Spiralnut“ schafft eine effiziente Kette, die den gesamten Prozess von der Feststoffförderung über das Schmelzen und Plastifizieren bis hin zum Mischen und Homogenisieren abdeckt. In der Feststoffförderung sorgt die Spiralnut für eine stabile Förderung auch bei hohen Schneckendrehzahlen. In der Schmelz- und Plastifizierungsphase sorgen die Trenn- und Barriereabschnitte für ein schnelles und gleichmäßiges Aufschmelzen. In der Misch- und Homogenisierungsphase beseitigt der Mischabschnitt Unterschiede in der Zusammensetzung. Die Endergebnisse für Rohrproduktionslinien mit demselben Durchmesser sind: um 30 bis 60 % gesteigerter Ausstoß, um 15 bis 25 % reduzierter Energieverbrauch, verringerte Wandstärkentoleranz von ±8–10 % (herkömmliche Extruder) auf ±4–5 % und die Fähigkeit, recycelte Materialien, hochgefüllte Compounds und Pulver mit geringer Schüttdichte stabil zu verarbeiten. Daher stellt diese Schnecken-Zylinder-Kombination die Kerntechnologie für die Erzielung einer Extrusion mit hoher Geschwindigkeit, hohem Ausstoß und hoher Qualität in modernen Rohrproduktionslinien dar. Es ist umfassend auf die Herstellung verschiedener Rohre anwendbar, darunter HDPE/MDPE-Wasserversorgungs- und Gasrohre, PE/PP-Polyolefinrohre, PPR/PE-RT/PEX-Rohre mit kleinem Durchmesser und PE/PP-Wellrohre.

Zusammenfassend: Kunststoffrohre sind eine entscheidende Garantie für die moderne Infrastruktur und decken Bereiche wie Wasserversorgung, Gastransport, Warm-/Kaltwasser und Entwässerung von Gebäuden sowie Kabelschutz ab. Suzhou Jwell hat ein Kombinationsdesign mit einer „Trennen + Barriere + Mischen“-Drei-in-eins-Schnecke und einem „geteilten Zylinder mit interner Spiralnut“ für Polyolefinrohre eingeführt und damit eine Revolution der Effizienz im gesamten Prozess erreicht: Die Leistung wurde um 30–60 % erhöht, der Energieverbrauch wurde um 15–25 % gesenkt, die Wandstärkentoleranz wurde auf ±4–5 % verringert und die Fähigkeit, schwierige Materialien wie Rezyklat stabil zu verarbeiten. Dies ist der zentrale technologische Weg für die Extrusion von Rohren mit hoher Geschwindigkeit, hohem Ausstoß und hoher Qualität.
